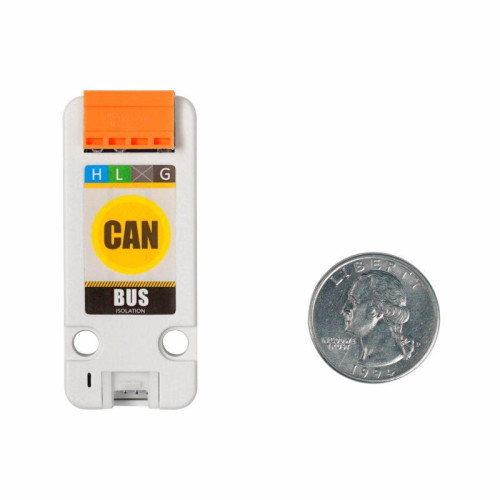

M5Stack CANBus Unit CA-IS3050G

Das CAN Unit ist ein isolierter Controller Area Network (CAN)-Transceiver, der zum Aufbau eines komplexen CAN-Kommunikationsnetzwerks verwendet werden kann. Der eingebaute isolierte DC-DC-Leistungschip kann Rauschen und Störungen isolieren und Schäden an empfindlichen Schaltungen verhindern. Beim eingesetzten CAN-Transceiver handelt es sich um ein CA-IS3050G, der differentielle Empfangs- und Sendefähigkeiten bietet. Der Bus kann bis zu 110 Knoten unterstützen und die Signalübertragungsrate kann bis zu 1Mbps erreichen. Er verfügt über Strombegrenzungs-, Überspannungs-, Erdschlussschutz- (- 40V bis 40V) und thermische Abschaltfunktionen, die einen Ausgangskurzschluss verhindern können und die technischen Spezifikationen der Norm ISO11898-2 erfüllen. CAN ist ein internationales ISO-Standardprotokoll für serielle Kommunikation. CAN gehört zur Kategorie der Feldbusse. Es ist eine Art serielles Kommunikationsnetzwerk, das eine verteilte Steuerung oder Echtzeitsteuerung effektiv unterstützen kann. CAN hat einige offensichtliche Vorteile in den folgenden Aspekten: Hohe Geschwindigkeit, niedrige Fehlerrate, Datenkommunikation zwischen den Knoten im Netzwerk. Wenn mehrere Knoten gleichzeitig eine Kommunikation einleiten, vermeidet derjenige mit niedriger Priorität denjenigen mit hoher Priorität, was zu keiner Überlastung der Kommunikationsleitung führt. Die Kommunikationsdistanz kann bis zu 10km betragen (die Rate ist niedriger als 5Kbps) und die Rate kann 1Mbps erreichen (Kommunikationsdistanz ist weniger als 40m).

Eigenschaften CANBus Unit:

Bis zu 1000Vrms Isolations- und Spannungsfestigkeit
Signalrate bis zu 1Mbps
Schutzfunktion: Signaltrennung, Strombegrenzung, Überspannungsschutz und thermische Abschaltung
LEGO-kompatible Befestigungslöcher
HY2.0 4P Klemmen

Download und Links:

Technische Details:

Hersteller: M5Stack
Hersteller SKU: U085
Maximale Übertragungsrate: 1Mbps
Anzahl der theoretischen Knoten: 110
Niedrige Schleifenverzögerung: -150ns
Gleichtaktspannung: -12V b / 12V
Schutzfunktion Strombegrenzung, Überspannung, dynamische Haupt-Timeout-Funktion und Signalisolierung
Abmessung: 65 x 24 x 8mm
Gewicht: 25g
