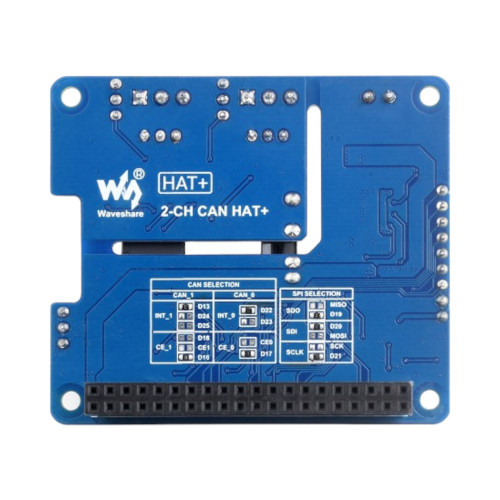

2-Kanal CAN-Bus Dual Chip HAT für Raspberry Pi

Der 2-Kanal CAN-Bus Erweiterungs-HAT für Raspberry Pi ist eine vielseitige Erweiterung für dein Raspberry Pi System, ideal für industrielle Anwendungen und Projekte, die eine zuverlässige CAN-Bus-Kommunikation erfordern. Mit diesem HAT kannst du bis zu zwei CAN-Kanäle gleichzeitig nutzen, wobei die Kommunikation durch elektrische Isolierung besonders sicher und stabil ist. Dank des stapelbaren Designs kannst du mehrere dieser HATs kombinieren, um zusätzliche CAN-Kanäle zu erweitern. Die integrierten Schutzschaltungen, darunter ESD-Schutz und transienter Spitzen-Spannungsschutz, sorgen für einen robusten Betrieb. Der HAT unterstützt eine breite Spannungsversorgung von 7 bis 36V, was ihn besonders flexibel macht. Durch die Verwendung von Dual-Chips (MCP2515 und SN65HVD230) wird eine zuverlässige und schnelle CAN-Kommunikation gewährleistet. Mit detaillierten Online-Ressourcen und Beispielen in Python und C kannst du schnell und einfach mit deinem Projekt starten.

Eigenschaften:

Der 2-Kanal CAN-Bus Erweiterungs-HAT unterstützt bis zu zwei CAN-Kanäle gleichzeitig und bietet elektrische Isolierung für eine sichere Kommunikation.
Das Design des HAT ist stapelbar, sodass du mehrere HATs kombinieren kannst, um die Anzahl der CAN-Kanäle zu erweitern.
Der HAT verwendet die Dual-Chip-Lösung MCP2515 und SN65HVD230, die eine zuverlässige und schnelle CAN-Kommunikation ermöglicht.
Integrierte Schutzschaltungen bieten ESD-Schutz und transienten Spitzen-Spannungsschutz.
Der HAT unterstützt eine breite Spannungsversorgung von 7 bis 36V und kann sowohl das Raspberry Pi als auch den HAT selbst mit Strom versorgen.
Durch den standardisierten 40-PIN GPIO-Header ist der HAT mit verschiedenen Raspberry Pi Modellen kompatibel.
Onboard-Digitalisolator sorgt für eine sichere und stabile Signalübertragung.
Der HAT ist mit einem 120Ω Abschlusswiderstand ausgestattet, der durch Jumper aktiviert werden kann.
Online-Ressourcen und Beispiele in Python und C erleichtern den Einstieg in dein Projekt.

Anwendungsbeispiele:

Industrieautomatisierung: Ermöglicht zuverlässige und stabile Kommunikation zwischen verschiedenen Maschinen und Steuerungseinheiten.
Fahrzeugdiagnose: Ideal für die Entwicklung von Diagnose- und Überwachungssystemen für Fahrzeuge.
Hausautomatisierung: Vernetzung von Sensoren und Aktoren für ein intelligentes Zuhause.
IoT-Projekte: Einsatz in Internet-of-Things Projekten, die eine robuste und sichere Datenkommunikation erfordern.
Robotik: Verbindung und Steuerung von Robotersystemen und deren Komponenten.

Dokumentation:

Waveshare Wiki

Technische Daten:

Hersteller: Waveshare
Hersteller SKU: 27338
CAN-Controller: MCP2515
CAN-Empfänger: SN65HVD230
Schnittstelle: SPI
Spannungseingang: DC 7-36V
Betriebsspannung: 5V
Stromversorgung: Externe Stromversorgung oder über Raspberry GPIO
Logikpegel: 3.3V/5V (per Jumper wählbar)
Montagelochdurchmesser: 3,0 mm
Schutz: SM24CANB TVS-Diode für ESD- und Überspannungsschutz
Onboard-Komponenten: Digitalisolator für Signalübertragung, 120Ω Abschlusswiderstand (per Jumper aktivierbar)
Weiter Infos: Unterstützt Modulstacking
Kompatible Raspberry Pi Modelle: Zero, Zero W, Zero WH, 2B, 3B, 3B+, 4B, 5
Abmessungen: 65.0 × 56.5 mm
Gewicht: 55g
