M5Stack ATOMIC CANBus Base CA-IS3050G

Die ATOMIC CANBus Base von M5Stack ist eine kompakte CAN-Bus-Kommunikationseinheit, die speziell für die Verwendung mit Controllern der ATOM-Serie entwickelt wurde. Das Modul basiert auf dem CA-IS3050G Transceiver und ermöglicht eine zuverlässige CAN-Bus-Kommunikation mit Übertragungsraten von bis zu 1 Mbps. Dank des integrierten DC-DC-Wandlers mit galvanischer Trennung werden Störungen effektiv isoliert und empfindliche Schaltkreise vor Beschädigungen geschützt. Der Kommunikationsbus unterstützt bis zu 110 Knoten, was eine hervorragende Skalierbarkeit für grosse Netzwerke bietet. Die Common-Mode-Spannung reicht von -12V bis +12V, wodurch das Modul robust gegenüber Spannungsschwankungen ist. Verschiedene Schutzfunktionen wie Überspannungsschutz, Fehlerprüfschutz und Übertemperaturschutz sorgen für einen sicheren Betrieb. Die niedrige Loop-Verzögerung von nur 150 ns gewährleistet eine schnelle Signalverarbeitung. Das Modul ist kompatibel mit Atom Matrix, Atom Lite, AtomS3 und AtomS3 Lite. Der externe Anschluss erfolgt über einen VH3.96-4P Steckverbinder, der im Lieferumfang enthalten ist. Das robuste Kunststoffgehäuse aus Polycarbonat schützt die Elektronik zuverlässig.

Empfohlenes Zubehör:

• M5Stack AtomS3 Dev-Kit mit 0.85inch Farbdisplay
• M5Stack AtomS3 Lite

Eigenschaften:

• CAN-Transceiver CA-IS3050G ermöglicht Datenübertragungsraten von bis zu 1 Mbps.
• Galvanisch getrennter DC-DC-Wandler schützt empfindliche Schaltkreise vor Störungen.
• Unterstützung für bis zu 110 Knoten erlaubt den Aufbau grosser CAN-Netzwerke.
• Umfassende Schutzfunktionen beinhalten Überspannungs-, Übertemperatur- und Fehlerprüfschutz.
• Niedrige Loop-Verzögerung von 150 ns gewährleistet schnelle Signalverarbeitung.
• Kompatibilität mit Atom Matrix, Atom Lite, AtomS3 und AtomS3 Lite bietet flexible Einsatzmöglichkeiten.

Anwendungsbeispiele:

• Auslesen von Fahrzeugdiagnose-Daten über den OBD-II CAN-Bus
• Steuerung und Überwachung von Industriemaschinen in Produktionsanlagen
• Vernetzung mehrerer Sensoren und Aktoren in Automatisierungsprojekten
• Entwicklung von Prototypen für Fahrzeug- und Transportsysteme
• Integration in Smart-Home-Systeme mit CAN-Bus-Komponenten

Dokumentation:

• M5stack Wiki
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: A103
• CAN-Transceiver: CA-IS3050G
• Maximale Übertragungsrate: 1 Mbps
• Unterstützte Knoten: 110
• Loop-Verzögerung: 150 ns
• Common-Mode-Spannung: -12V bis +12V

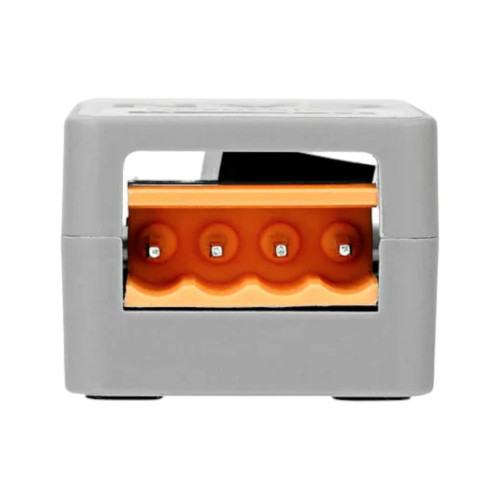

• Externer Anschluss: VH3.96-4P
• Betriebstemperatur: 0°C bis 40°C
• Gehäusematerial: Polycarbonat (PC)
• Produktabmessungen: 24 × 48 × 18 mm
• Produktgewicht: 11,1 g
• Verpackungsabmessungen: 140 × 105 × 28 mm
• Bruttogewicht: 16 g

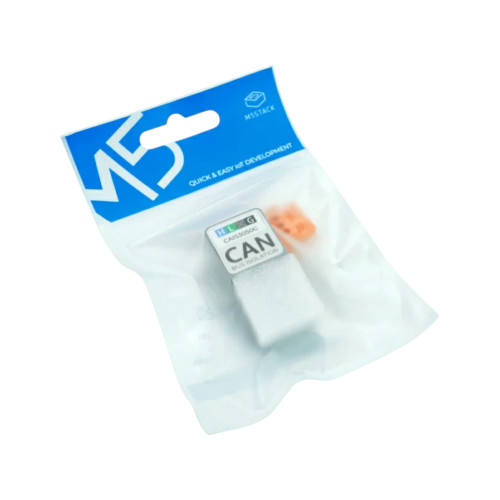

Lieferumfang:

• 1× ATOMIC CANBus Base
• 1× VH3.96-4P Steckverbinder
