Waveshare ESP32-S3 Touch LCD 3.5B-C 3.5 pouces 480×320 avec caméra OV5640

Le Waveshare ESP32-S3 Touch LCD 3.5B-C est un puissant module de développement qui offre un écran tactile TFT IPS de 3,5 pouces avec une résolution de 480×320 pixels. Le panneau multi-touch capacitif intégré permet une utilisation intuitive et est parfait pour les applications interactives. Au cœur du module, le microcontrôleur ESP32-S3 fournit, en plus d'une haute performance de calcul, une connectivité moderne avec le Wi-Fi 6 et le Bluetooth LE. Il convient de souligner la caméra OV5640 intégrée de 5 mégapixels, qui assure des images nettes et de multiples possibilités de projet. Grâce à de nombreuses interfaces, le module peut être facilement étendu et supporte une variété de périphériques. Il est donc idéal pour les projets IoT, les applications domotiques, les systèmes embarqués ou le prototypage. Les développeurs bénéficient également de la large prise en charge par l'IDE Arduino et d'autres plates-formes courantes.

Caractéristiques :

• L'écran TFT IPS de 3,5 pouces offre une résolution de 480×320 pixels.
• Le panneau multi-touch capacitif assure des saisies confortables et précises.
• Le contrôleur ESP32-S3 intégré offre Wi-Fi 6 et Bluetooth LE pour une communication sans fil moderne.
• La caméra intégrée OV5640 de 5 mégapixels permet des prises de vue haute résolution jusqu'à 2592×1944 pixels.
• Plusieurs interfaces permettent de connecter divers périphériques.
• La large compatibilité avec l'IDE Arduino et d'autres plates-formes facilite la mise en route.

Exemples d'application :

• Contrôles interactifs dans la maison intelligente
• Projets IoT avec capture d'image et de données de capteurs
• Prototypage de systèmes embarqués avec interface d'affichage
• Utilisation comme interface utilisateur portable pour projets électroniques personnels

Documentation :

• Wiki Waveshare
• LVGL Github
• SquarLine Studio

Carte :

1. ESP32-S3R8
   SoC avec WiFi et Bluetooth, jusqu'à 240 MHz de fréquence d'horloge, avec 8 Mo de PSRAM à bord
2. Antenne intégrée
3. W25Q128JVSIQ
   16 Mo NOR-Flash
4. Interface caméra
   Supporte les caméras courantes comme OV5640 / OV2640
5. Emplacement pour carte TF
6. Connecteur d'antenne IPEX 1
   Connecteur réservé, activable en ressoudant une résistance à bord
7. Connecteur haut-parleur MX1.25
8. BOOT
9. RESET
10. PWR
11. AXP2101
    IC de gestion de l'alimentation hautement intégré
12. Indicateur de charge
13. Port USB Type-C
14. ES8311
    Puce codec audio à faible consommation d'énergie
15. Indicateur de puissance
16. Microphone
17. Connecteur de batterie de sauvegarde RTC SH1.0
    Pour la connexion d'une batterie RTC rechargeable
18. Connecteur de batterie lithium MX1.25
    Connecteur 2 broches MX1.25, pour batterie lithium 3,7 V, supporte la charge et la décharge
19. Header GPIO de 2,54 mm
    Permet d'accéder aux broches IO disponibles pour des extensions faciles
20. PCF85063
    Puce RTC
21. QMI8658
    IMU à 6 axes avec gyroscope à 3 axes et accéléromètre à 3 axes

Données techniques :

• Fabricant : Waveshare
• SKU fabricant : 31334
• Microcontrôleur : ESP32-S3R8
• Processeur : ESP32-S3R8, Xtensa® 32-Bit LX7 Dual-Core, jusqu'à 240 MHz
• Mémoire : 512 Ko SRAM 384 Ko ROM
• PSRAM : 8 Mo
• Mémoire : 16 Mo Flash
• Communication : 2,4 GHz Wi-Fi 6 (802.11 b/g/n), BLE
• Antenne : Antenne intégrée
• Caméra : OV5640, 5 MP (2592×1944)
• Affichage : 3,5" Pouces IPS, tactile capacitif
• Résolution : 320 × 480 Pixels
• Couleurs : 262K
• Luminosité : 210 cd/㎡
• Contraste : 1000:1
• Driver-IC : AXS15231B
• Interface d'affichage : QSPI
• Interface tactile : I²C
• Capteur : QMI8658 : IMU à 6 axes (accéléromètre à 3 axes + gyroscope à 3 axes)
• RTC : PCF85063 puce RTC (horloge temps réel), alimenté par batterie principale via AXP2101
• Gestion de charge : AXP2101 IC de gestion de l'alimentation (tensions multiples, charge/décharge, gestion de batterie)
• Boutons : Bouton BOOT et PWR (programmables librement)
• Codec audio : ES8311 (permet la connexion haut-parleur/microphone, si prévu)
• USB : USB-Type-C (alimentation, programmation, débogage)
• Connecteur batterie : Connecteur MX1.25 pour batterie lithium 3,7 V, supporte la charge/décharge
• GPIOs : Plusieurs pins I²C, UART, USB et GPIO utilisables (Header de 2,54 mm)
• Emplacement pour carte TF : Pour MicroSD,

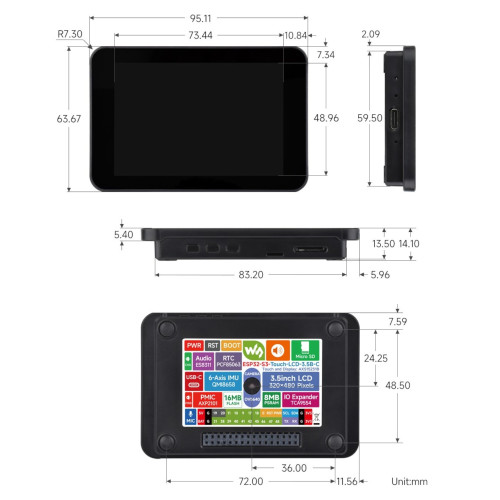

• Dimensions : 96 × 64 × 15 mm
• Poids : 98 g

Contenu de l'emballage :

• 1× Waveshare ESP32-S3 Touch LCD 3.5B-C 3,5 pouces 480×320 avec caméra OV5640
