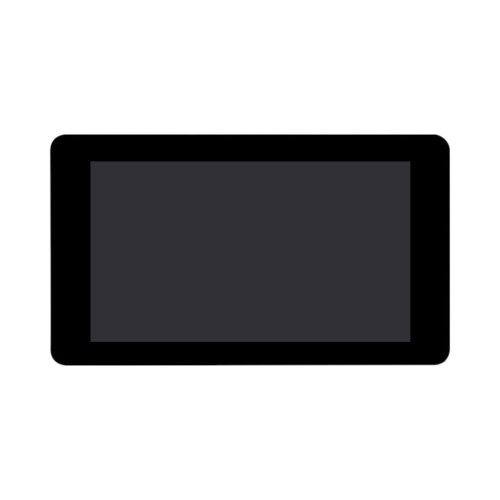

ESP32-S3 Carte de Développement d\'Affichage Tactile Capacitif de 7 pouces 800x480

L'ESP32 S3 avec écran tactile de 7 pouces est une puissante carte de développement idéale pour le développement d'applications HMI. Équipée d'un processeur Xtensa 32-bit LX7 Dual-Core pouvant atteindre jusqu'à 240 MHz, elle offre une puissance de calcul suffisante pour les tâches exigeantes. Le écran tactile capacitif de 7 pouces a une résolution de 800 x 480 pixels et supporte le toucher à 5 points. Avec un WiFi intégré de 2.4GHz et Bluetooth 5, la carte offre des options de connectivité complètes. La grande capacité de mémoire de 512KB SRAM, 384KB ROM, 8MB PSRAM et 8MB Flash permet d'exécuter des programmes et applications complexes. De plus, la carte offre diverses interfaces telles que CAN, RS485, I2C et un emplacement pour carte Micro-SD. Grâce au support open-source et à une gestion flexible de la consommation d'énergie, la carte est optimale pour les applications IoT, les appareils mobiles, les appareils électroniques portables et les applications de maison intelligente.

Interface LVGL : LVGL (Light and Versatile Graphics Library) est une bibliothèque open-source pour créer des interfaces graphiques (GUI) puissantes et conviviales sur les systèmes embarqués. Cette bibliothèque flexible supporte de nombreuses plateformes et systèmes d'exploitation et est idéale pour les applications à ressources limitées. Avec LVGL, vous pouvez développer des interfaces utilisateurs attrayantes, interactives et performantes qui fonctionnent de manière transparente sur divers appareils tels que les montres intelligentes, les thermostats, les appareils médicaux et les tableaux de bord automobile.

Caractéristiques :

• Processeur Xtensa 32-bit LX7 Dual-Core pouvant atteindre jusqu'à 240 MHz pour une puissance de calcul élevée.
• Écran tactile capacitif de 7 pouces avec une résolution de 800 x 480 pixels et 65K couleurs.
• Supporte le toucher à 5 points pour des entrées tactiles précises.
• WiFi intégré de 2.4GHz (802.11 b/g/n) et Bluetooth 5 (LE) pour une connectivité complète.
• 512KB de SRAM et 384KB de ROM pour un traitement rapide des données.
• 8MB de PSRAM et 8MB de mémoire Flash pour des programmes et des applications exhaustifs.
• Divers interfaces telles que CAN, RS485, I2C et un emplacement pour carte Micro-SD pour des options de connexion étendues.
• Support open-source pour des personnalisations et des développements individuels.
• Gestion flexible de la consommation d'énergie pour une utilisation dans divers scénarios à faible consommation d'énergie.

Exemples d'application :

• Maison intelligente : développez des contrôles personnalisés pour des appareils domestiques intelligents.
• Projets IoT : Connectez des capteurs et des actionneurs pour des applications IoT.
• Technologie portable : Créez des appareils portables avec des interactions écran tactile.
• Automation industrielle : Implémentez des solutions HMI pour le contrôle des processus industriels.
• Éducation et recherche : Utilisez la carte pour des fins pédagogiques et des projets expérimentaux.

Documentation :

• Waveshare Wiki

• LVGL Github
• SquarLine Studio

Spécifications techniques :

• Fabricant : Waveshare
• Référence fabricant : 27078
• Modèle : ESP32-S3N8R8
• Processeur : Xtensa 32-bit LX7 Dual-Core, jusqu'à 240 MHz
• Mémoire : 512KB SRAM, 384KB ROM, 8MB PSRAM, 8MB Flash
• Connectivité : WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5 (LE)
• Affichage : Écran tactile capacitif de 7 pouces, 800 x 480 pixels, 65K couleurs
• Support du toucher : Toucher à 5 points
• Fixations : 4x trous M3 (126.2 x 65.65 mm)
• Interfaces et connexions :
• Ports USB :
  • Port USB vers UART de type C
  • Port USB de Type-C
  • Puce de multiplexage des broches USB : FSUSB42UMX
• Interfaces de communication :
  • CAN : TJA1051T/3/1J, puce d'interface CAN
  • RS485 : SP3485, puce transceiver RS485
  • En-tête I2C
• Autres connexions :
  • Emplacement pour carte TF
  • En-tête pour capteur
  • En-tête CAN
  • En-tête RS485
• Boutons de programmation et de reset :
  • Bouton BOOT : Appuyer et maintenir enfoncé lors de l'allumage pour graver des programmes
  • Bouton RESET
• Indicateurs d'état :
  • PWR : Indicateur d'alimentation
  • CHG : Indicateur de charge de la batterie lithium
  • DONE : Indicateur de fin de charge de la batterie lithium
• Alimentation : 5V via USB Type-C
• Dimensions : 193 x 111x 28 mm
• Poids : 355g

Contenu de la livraison :

• 1x ESP32-S3 Carte de développement avec écran tactile capacitif de 7 pouces 800x480
• 1x Jeu de câbles Dupont
• 4x Entretoises en laiton
