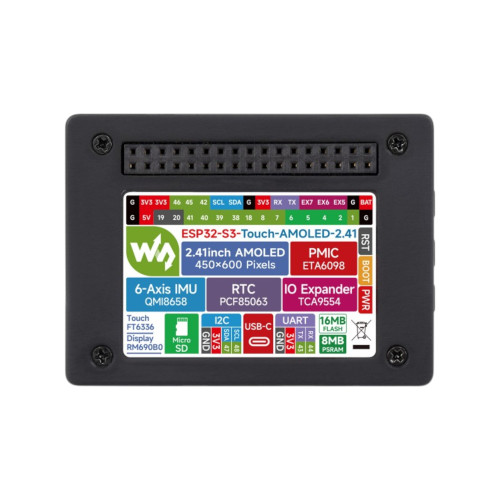

ESP32-S3 Développement de carte à écran tactile 2,41 pouces 600×450

Cette carte de développement compacte vous apporte un écran tactile AMOLED de 2,41 pouces de haute qualité avec une résolution nette de 600 × 450 pixels dans votre prochain projet. Basée sur la puce puissante ESP32-S3R8, elle offre, outre la fonctionnalité Wi-Fi et Bluetooth, une multitude d'interfaces pour des extensions. Grâce au panneau tactile capacitif intégré, l'écran réagit avec précision et rapidité à vos entrées. Un capteur intégré à 6 axes permet la détection des mouvements et des gestes, ce qui est particulièrement intéressant pour les applications interactives ou les appareils portables. La puce RTC assure un suivi précis du temps même en cas de coupure d'alimentation. Avec le port USB-C, vous programmez la carte facilement et l'alimentez simultanément. Vous pouvez également insérer une carte TF et faire fonctionner le dispositif avec une batterie au lithium. Développez votre interface utilisateur à l'aide de LVGL, Arduino IDE ou ESP-IDF selon vos idées. La haute brillance des couleurs et l'angle de vision large rendent l'écran particulièrement attractif pour les applications visuelles. La carte est livrée dans un boîtier de protection, parfait pour l'utilisation en déplacement ou pour le prototypage.

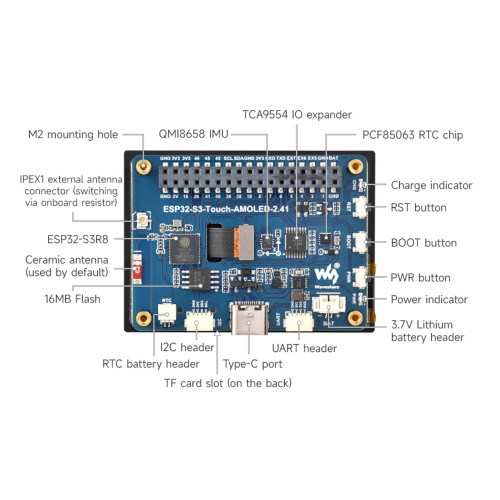

Caractéristiques :

L'écran est un panneau AMOLED de 2,41 pouces avec une résolution de 600 × 450 pixels et 16,7 millions de couleurs éclatantes.
La fonction tactile est basée sur une puce FT6336 et prend en charge le multitouch capacitif via I2C avec fonction d'interruption.
La puce intégrée ESP32-S3R8 offre une prise en charge Wi-Fi 2,4 GHz ainsi que Bluetooth 5 LE.
Un capteur à 6 axes QMI8658 combine accéléromètre et gyroscope pour une détection des mouvements précise.
À bord, 16 Mo de mémoire Flash ainsi que 8 Mo de PSRAM pour des applications complexes.
Une puce RTC (PCF85063) avec connexion pour batterie assure une fonction horloge temps réel fiable.
Grâce au port USB-C, l'alimentation, la programmation et le débogage sont réalisés confortablement.
Via un connecteur GPIO 34 broches, UART, I2C et slot pour carte TF, la carte est extensible de diverses manières.

Exemples d'applications :

Idéal pour le développement d'interfaces utilisateur (HMI) avec commande tactile.
Parfaitement adapté pour les appareils portables avec détection des mouvements.
Utilisable comme tableau de bord pour des projets Smart-Home ou IoT.
Applicable dans des projets DIY pour l'affichage de données de capteurs ou d'images.
Utile pour les appareils d'apprentissage et de démonstration interactifs.

Documentation :

Spécifications techniques :

Fabricant : Waveshare
SKU du fabricant : 30589
Microcontrôleur : ESP32-S3R8, LX7 Dual-Core, jusqu'à 240 MHz
Mémoire : 16 Mo Flash, 8 Mo PSRAM, 512 Ko SRAM, 384 Ko ROM
Capteur : IMU à 6 axes QMI8658
Pilote d'affichage : RM690B0
Type d'affichage : AMOLED
Taille de l'affichage : 2,41 pouces
Résolution : 600 × 450 pixels
Couleurs : 16,7 millions
Luminosité : 800 cd/m²
Rapport de contraste : 100000:1
Fonction tactile : capacitive, contrôleur FT6336
RTC : PCF85063 avec fonction de charge
Interfaces : USB-C, UART, I2C, slot pour carte TF, GPIO 34 broches, Wi-Fi, Bluetooth
Alimentation : USB-C ou batterie au lithium 3,7V

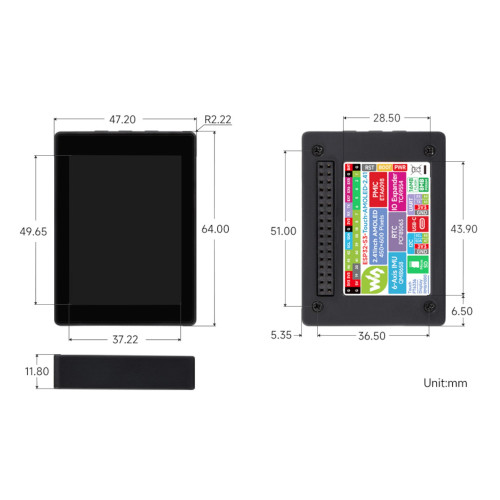

Dimensions : 65 x 48 x 12 mm
Poids : 64g
