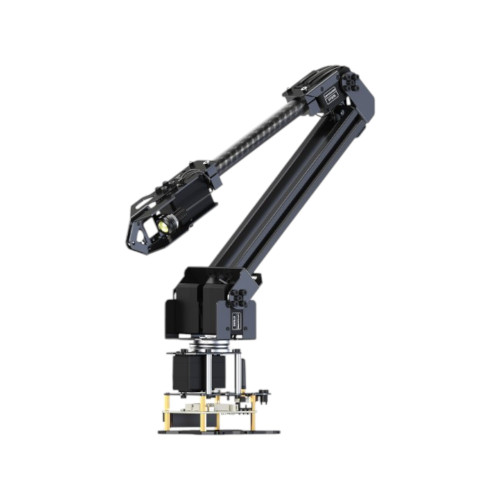

ESP32 4-DOF Roboterarm-Kit RoArm-M2-Pro mit Hochdrehmoment Serial Bus Servos

Entdecke das RoArm-M2-PRO, mit neuen Servos, einem innovativen 4DOF (Degrees of Freedom) smarten Roboterarm, der eine neue Ära in der Robotik einläutet. Dieser Roboterarm zeichnet sich durch sein leichtes Design aus, das weniger als 850g wiegt und eine effektive Nutzlast bietet. Mit einer 360° omnidirektionalen Basis und drei flexiblen Gelenken erstreckt sich sein Arbeitsbereich bis zu einem Durchmesser von einem Meter, was eine hohe Flexibilität und Reichweite ermöglicht. Das Joint-Direct-Drive-Design verbessert nicht nur die Repositionierungspräzision, sondern erhöht auch die strukturelle Zuverlässigkeit. Dank der innovativen Dual-Drive-Technologie wird das Drehmoment des Schultergelenks verdoppelt. Der Roboterarm wird von einem leistungsstarken ESP32 MCU-Hauptsteuermodul angetrieben, das mehrere drahtlose Steuerungsmodi unterstützt und vielfältige Schnittstellen und Kommunikationsprotokolle bietet. Das benutzerfreundliche und plattformübergreifende Web-Interface vereinfacht den Einstieg erheblich. Der Roboterarm ist mit ROS2 und verschiedenen Host-Computern kompatibel und unterstützt zahlreiche drahtlose sowie kabelgebundene Kommunikationsmodi.

Eigenschaften:

Verbesserte ST3235 Vollmetall Bus Servos
Erweiterbarkeit: Unterstützt die Anpassung multifunktionaler EoAT (End of Arm Toolings).
Omnirichtungs-Arbeitsbereich: Bietet dank der 360° drehbaren Basis vielfältige Bewegungsmöglichkeiten.
Benutzerfreundlichkeit: Leicht bedienbares Web-Interface und Koordinatensteuerungsmodus.
Open-Source-Code: Für benutzerdefinierte Weiterentwicklungen verfügbar.
Leichte Struktur: Hergestellt aus Carbonfaser und 5052 Aluminiumlegierung.
Direct-Drive-Design: Sorgt für eine Wiederholgenauigkeit von 0,088°.
Dual-Drive-Technologie: Erhöht das Drehmoment im Schultergelenk.
Leistungsstarke Hauptsteuerung: ESP32 MCU, unterstützt diverse Schnittstellen und Protokolle.
Multiplattform-Unterstützung: Kompatibel mit ROS2 und verschiedenen Host-Computern.
Umfangreiche Tutorials: Grafische und Videoanleitungen erleichtern den Einstieg.

Anwendungsbeispiele:

Bildungseinrichtungen für Robotik- und Programmierkurse.
Forschungsprojekte in Robotik und Automation.
DIY-Projekte und Hobbys in den Bereichen Elektronik und Robotik.
Innovationsprojekte in Unternehmen und Start-ups.

Dokumentation:

Waveshare Wiki

Board Übersicht:

ESP32-WROOM-32 Controller-Modul Kann mit der Arduino IDE entwickelt werden

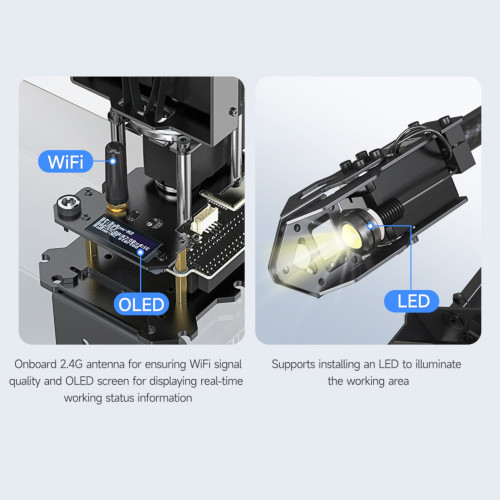

IPEX1 WiFi-Anschluss Zum Anschluss einer WiFi-Antenne zur Vergrösserung der drahtlosen Kommunikationsreichweite
LiDAR-Schnittstelle Integrierte Radar-Adapterfunktion
I2C-Erweiterungsschnittstelle Zum Anschluss eines OLED-Displays oder anderer I2C-Sensoren
Reset-Taste Drücken und loslassen, um den ESP32 neu zu starten
Download-Taste Der ESP32 startet im Download-Modus nach dem Einschalten
DC-DC 5V Spannungsregler-Schaltung Stromversorgung für Host-Computer wie Raspberry Pi oder Jetson Nano
Type-C-Port (LiDAR) Zur Übertragung von LiDAR-Daten
Type-C-Port (USB) Kommunikationsschnittstelle des ESP32, zum Hochladen von Programmen auf den ESP32
XH2.54 Stromanschluss Unterstützt DC 7–13V Eingang, kann direkt serielle Busservos und Motoren mit Strom versorgen
INA219 Spannungs-/Stromüberwachungs-Chip
Ein-/Ausschalter Zum Ein- und Ausschalten der externen Stromversorgung
ST3215 Serielle Busservo-Schnittstelle Zum Anschluss an ST3215 serielle Busservos
Motor-Schnittstelle PH2.0 6P Gruppe B Schnittstelle für Motoren mit Encoder
Motor-Schnittstelle PH2.0 6P Gruppe A Schnittstelle für Motoren mit Encoder
Motor-Schnittstelle PH2.0 2P Gruppe A Schnittstelle für Motoren ohne Encoder
Motor-Schnittstelle PH2.0 2P Gruppe B Schnittstelle für Motoren ohne Encoder
AK09918C Dreiachsiger elektronischer Kompass
QMI8658C 6-Achsen Bewegungssensor
TB6612FNG Motorsteuerungs-Chip
Steuerschaltung für serielle Busservos Zur Steuerung mehrerer ST3215-Servos und zum Abrufen von Feedback
TF-Kartensteckplatz Zum Speichern von Protokollen oder WiFi-Konfigurationen
40PIN GPIO-Header Zum Anschluss an Raspberry Pi oder andere Host-Platinen
40PIN Erweiterungs-Header Erleichtert die Nutzung der GPIO-Pins von Raspberry Pi oder anderen Host-Platinen
CP-2102 UART-zu-USB, für die Übertragung von Radardaten
CP-2102 UART-zu-USB, für die ESP32-Kommunikation
Automatische Download-Schaltung Zum Hochladen von Programmen auf den ESP32 ohne Drücken der EN- und BOOT-Tasten

Technische Daten

Hersteller: Waveshare
Hersteller SKU: 29287
Hauptsteuerung: ESP32 MCU
Freiheitsgrade (DOF): 4

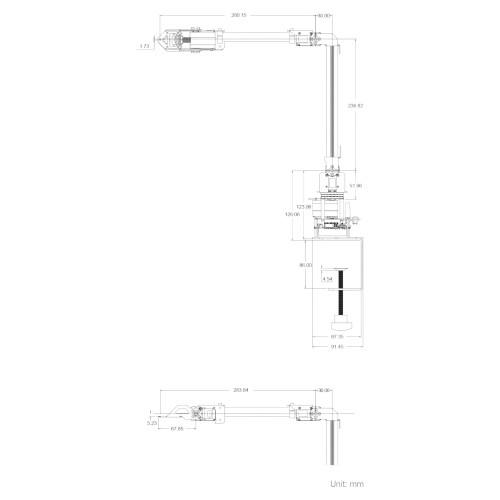

Arbeitsraum: Horizontaler Durchmesser: 1090mm (Max, 360° omnidirektional), Vertikal: 798mm (Max)
Betriebsspannung: 12V 5A Netzteil, unterstützt 3S Lithiumbatterien (nicht enthalten)
Nutzlast: 0.5kg bei 0.5m
Repositionierungsgenauigkeit: ≈±4mm (unter gleicher Last)
Servo-Drehgeschwindigkeit: 40 U/min (ohne Last, ohne Drehmomentbegrenzung)
Betriebsbereich: Basis-360°, Schulter-180°, Ellbogen-180°, Hand-135°/270°
Antriebstyp: TTL-Serienbusservo, Direktantrieb-Gelenk
Anzahl der Servos: 5 (4x ST3235, 1x ST3215-HS)
Gelenkwinkelsensor: 12-bit 360° magnetischer Encoder
Servo-Drehmoment: 30KG.CM bei 12V
Gelenk-Feedback-Informationen: Servostatus, Gelenkwinkel, Drehgeschwindigkeit, Gelenklast, Servospannung, Servostrom, Servotemperatur und Servobetriebsmodus
Hauptsteuerung: ESP32-WROOM-32
Hauptsteuerungsmodul-Funktionen: WiFi, BT, Dual Core, 240MHz
Drahtloser Steuerungsmodus: 2.4G-WiFi, ESP-NOW
Kabelgebundener Steuerungsmodus: USB, UART
Manueller Bedienmodus: WEB-Kontrollinterface
Host-Betriebsmodus: UART/USB/ESP-NOW*/HTTP-Kommunikation über JSON-Datenformatbefehle (* Feedbackinformationen sind im ESP-NOW-Kommunikationsmodus nicht verfügbar)
Host-Unterstützung: USB-Verbindungsgeräte einschliesslich Raspberry Pi, Jetson Orin Nano und PC.
EOAT-Funktion: Standardmässig Klemmfunktion, kann als zusätzlicher Freiheitsgrad geändert werden
LED-Leistung: ≤1.5W
OLED-Bildschirmgrösse: 0.91 Zoll
Weitere Funktionen: 2-Kanal-12V-Stromversorgungsschalter, 9-DOF-IMU
Unterstützte Tischkantendicke der Klemme: <72mm
Abmessung: 545 x 140 x 120mm
Gewicht: 1865g
