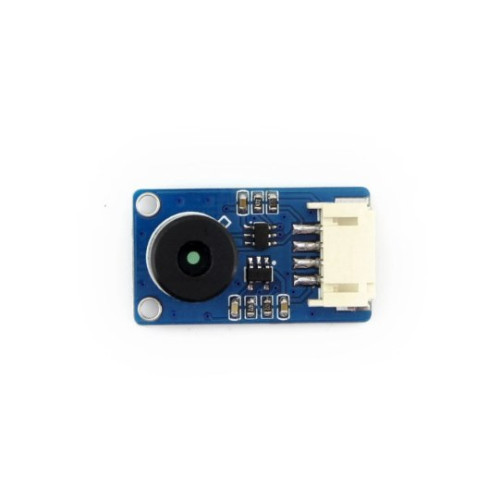

MLX90614 Berührungsloser Infrarot Temperatursensor

Mit diesem Temperatursensor MLX90614 kannst du Temperaturen von Objekten kontaktlos messen. Für die Bestimmung der Temperatur werden die ausgesendeten IR-Wellen vom Objekt gemessen. Der Sensor verfügt über eine i2C Schnittstelle mit eingebauten Pegel Wandler. Somit kannst du ihn einfach an einem Arduino oder ESP8266 betreiben. Auf dem Sensor ist ein PH2.0mm Stecker verbaut, so dass du auch selbst gecrimpte Kabel einfach an den Sensor anschliessen kannst.

Eigenschaften MLX90614:

• Misst die Oberflächentemperatur eines Objekts, ohne es zu berühren
• Misst auch die durchschnittliche Temperatur über einen Bereich hinweg
• Berührungslos, hochpräzise, hochauflösend, schnell Messungen
• Kalibriert vom Hersteller für hohe Präzision
• Eingebauter Pegel Wandler für den Betrieb an 3.3V oder 5V Mikrocontroller

Anwendung Beispiele MLX90614:

• Hochpräzise berührungslose Temperaturmessung
• Industrielle Temperaturregelung
• Temperaturregelung von Haushaltsgeräten
• Temperaturmessung von Rotierenden Teilen

Dokumentation:

Wiki: https://www.waveshare.com/wiki/Infrared_Temperature_Sensor

Libraries für Arduino:

https://github.com/adafruit/Adafruit-MLX90614-Library

Anschluss Arduino UNO

Technische Details:

• Sensor Typ: MLX90614
• Betriebsspannung: 3.3VDC – 5.5VDC
• Messbereich (Bereich): 40°C bis 85°C
• Messbereich (Objekt): -70°C bis 380°C
• Auflösung: 0.02°C
• Genauigkeit: ±0,5°C (0 bis 50°C)
• Sichtfeld (FOV): 35°
• Durchmesser Befestigungslöcher: 2.0mm
• Abmessung: 28mm x 16mm
• Gewicht: 8g

Lieferumfang:

• 1x Berührungsloser Infrarot Temperatursensor MLX90614
• 1x 1x PH2.0 / XH2.0mm auf 1x4Pin Female Dupont Kabel 20cm
