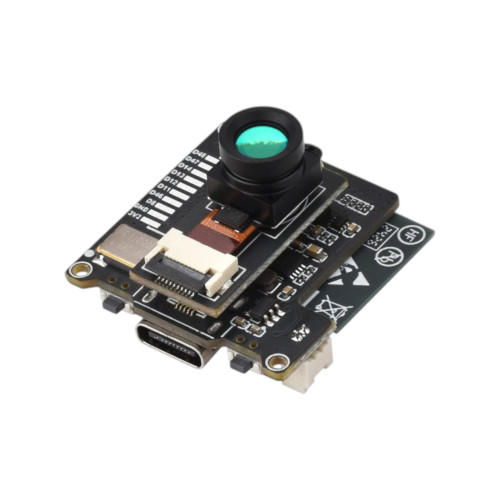

ESP32-S3 Thermal Wärmebildkamera 45° Module 80×62 Pixels

Mit dem ESP32-S3 Thermal Wärmebildkamera 45° Module erweiterst du deine Projekte um die faszinierende Möglichkeit der Wärmebilderfassung. Dieses kompakte Modul basiert auf einem leistungsstarken ESP32-S3 und bietet dir ein Wärmebild mit einer Auflösung von 80×62 Pixeln. Der 45° Sichtwinkel erlaubt dir eine präzise Erfassung in mittleren Entfernungen. Durch die integrierte WiFi- und Bluetooth-Funktionalität kannst du deine Bilder und Daten drahtlos übertragen. Dank USB-C Anschluss gestaltet sich die Stromversorgung und Datenübertragung besonders einfach. Das Modul ist ideal geeignet für den Einsatz in mobilen Geräten oder kompakten Überwachungssystemen. Mit der offenen Softwareunterstützung hast du viel Freiheit für individuelle Programmierungen. Auch in Kombination mit Home Assistant oder IoT-Projekten ist dieses Modul hervorragend einsetzbar. Mit der präzisen Thermalkamera lassen sich Temperaturunterschiede zuverlässig erkennen. Du profitierst von einem niedrigen Energieverbrauch, wodurch sich das Modul bestens für mobile Anwendungen eignet. Der kompakte Aufbau macht es leicht, das Modul in bestehende Projekte zu integrieren. Ob im privaten, wissenschaftlichen oder industriellen Bereich – dieses Modul liefert dir jederzeit zuverlässige Ergebnisse.

Eigenschaften:

• Das Modul bietet eine Auflösung von 80×62 Pixeln, womit eine klare Wärmebilddarstellung möglich ist.
• Es ist mit einem leistungsfähigen ESP32-S3 Mikrocontroller ausgestattet, der WiFi und Bluetooth unterstützt.
• Der 45° Sichtwinkel erlaubt dir ein ausgewogenes Verhältnis zwischen Reichweite und Erfassungsbereich.

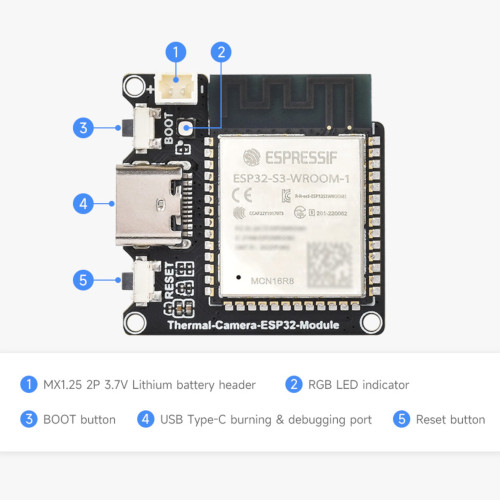

• Ein integrierter USB-C Anschluss sorgt für eine bequeme und schnelle Stromversorgung sowie Datenübertragung.
• Das Modul unterstützt verschiedene Programmiersprachen und Frameworks wie Arduino und ESP-IDF.
• Die kompakte Bauweise erlaubt dir eine einfache Integration in mobile oder stationäre Systeme.
• Dank niedrigem Stromverbrauch eignet sich das Modul besonders für mobile und batteriebetriebene Anwendungen.

Anwendungsbeispiele:

• Überwachung von Maschinen und Erkennung von Überhitzung
• Integration in Smart Home Systeme zur Temperaturüberwachung
• Nutzung für wissenschaftliche Messungen und Umweltbeobachtungen
• Entwicklung von tragbaren Thermalkameras für den Outdoor-Einsatz
• Bau von kompakten Wärmebildsensoren für Sicherheitssysteme

Dokumentation:

• Waveshare Wiki

Technische Daten:

• Hersteller: Waveshare
• Hersteller SKU: 30136
• Sensorauflösung: 80×62 Pixel
• Sichtwinkel: 45 Grad
• Messbereich: -40 bis 400°C
• Abweichung: ±1.5℃ (bei Raumtemperatur von 10 bis 70℃)
• Prozessor: ESP32-S3-WROOM-1 Xtensa 32-bit LX7 Dual-Core bis 240MHz
• Konnektivität: 2.4GHz WiFi (802.11 b/g/n) und Bluetooth 5 (LE)
• Speicher: 512KB SRAM, 384KB ROM, 8MB PSRAM, 16MB Flash

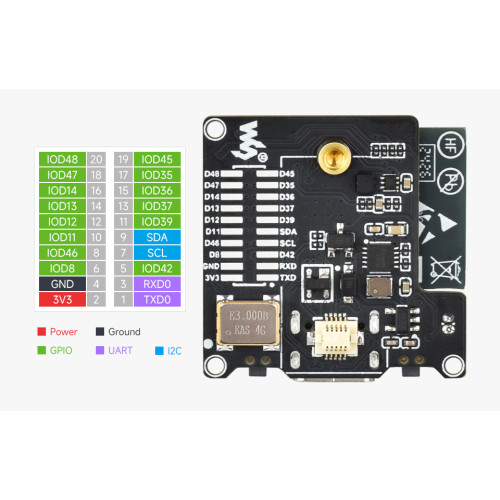

• Erweiterung: 2 × 10 Lötpads mit 14 × GPIO, 1 × I2C, 1 × UART
• Stromversorgung: USB-C, MX1.25 (Batterieanschluss)
• Programmierumgebungen: Arduino, ESP-IDF

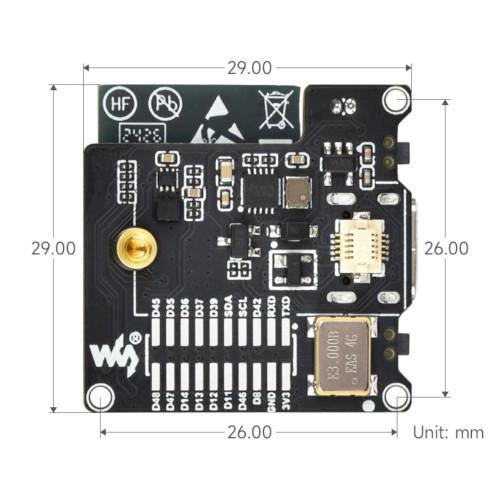

• Abmessung: 30 x 30 x 19 mm
• Gewicht: 48g

Lieferumfang:

• 1x ESP32-S3 Thermal Wärmebildkamera 45° Module
• 1x USB-C Kabel
