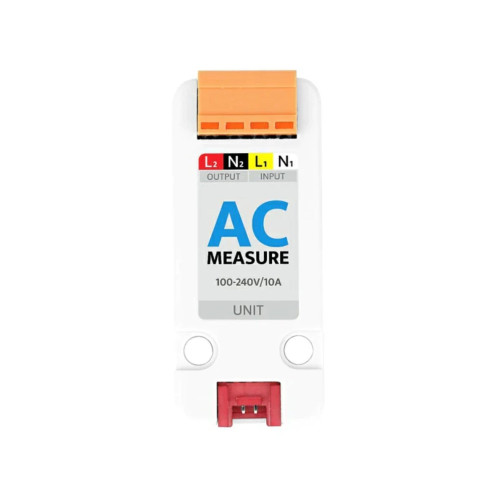

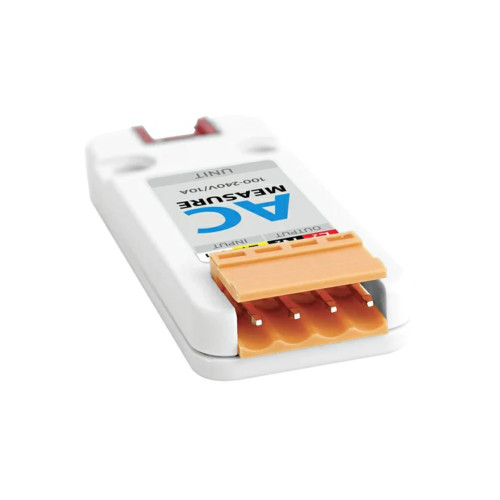

M5Stack AC Measure Unit Powermeter HLW8032

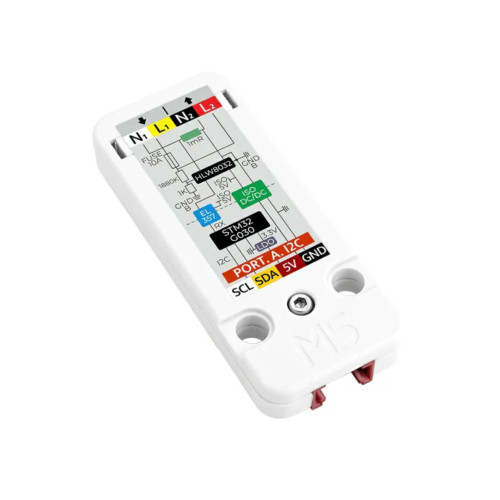

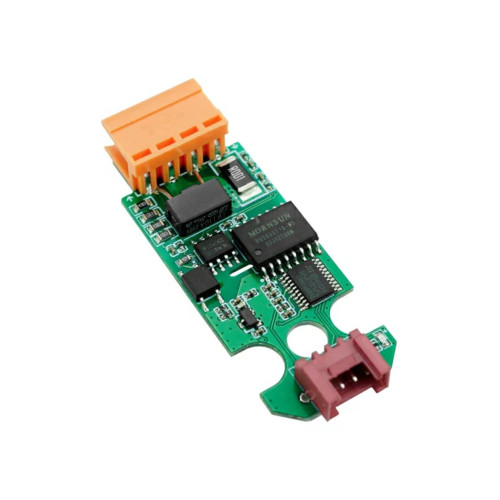

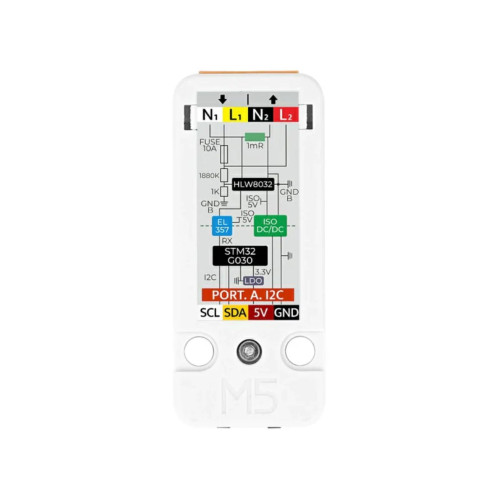

Das M5Stack AC Measure Unit HLW8032 ist ein innovatives Wechselstrommessmodul für die präzise Erfassung von Strom, Spannung und Leistung in Echtzeit. Mit dem STM32+HLW8032-Schema ausgestattet, ermöglicht es die genaue Überwachung von Strom- und Spannungswerten sowie die direkte Ablesung der aktuellen Leistung in Watt über I2C-Kommunikation. Das Modul verfügt über einen B0505ST16-W5 Isolationschip und kommuniziert über einen EL357-Optokoppler-Isolationschip mit dem STM32. Es eignet sich ideal für die Stromversorgungsinformationssammlung und für ferngesteuerte Smart-Home-Geräte.

Eigenschaften:

• STM32G030@M0+ 32-Bit-MCU mit 64 KB Flash und 8 KB RAM.
• Messung von einphasigem Wechselstrom 100-240V/10A, einschliesslich Strom- und Spannungsmessung.
• Direkte Ablesung der aktuellen Leistung in Watt über I2C-Kommunikation (0x42).
• Kompatibel mit Programmierplattformen wie UIFlow und Arduino.

Anwendungsbeispiele:

• Ideal für intelligente Haushaltsgeräte.
• Einsatz in Messsteckdosen.
• Für intelligente WLAN-Steckdosen geeignet.
• Kann in elektrischen Fahrzeugladestationen verwendet werden.
• Geeignet für Strassenlampensteuerungssysteme.

Dokumentation:

• Quick Start Guide
• Arduino GitHub
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: U164
• MCU: STM32G030@M0+ 32-Bit MCU, 64 KB Flash, 8 KB RAM
• Wechselstromerfassungschip: HLW8032
• Isolationschip: B0505ST16-W5
• Optokoppler-Kommunikationschip: EL357NB
• I2C-Adresse: 0x42
• Messbereich für Spannung/Strom: 100-240VAC/10A
• Abmessung: 56 x 24 x 10.3mm
• Gewicht: 17g

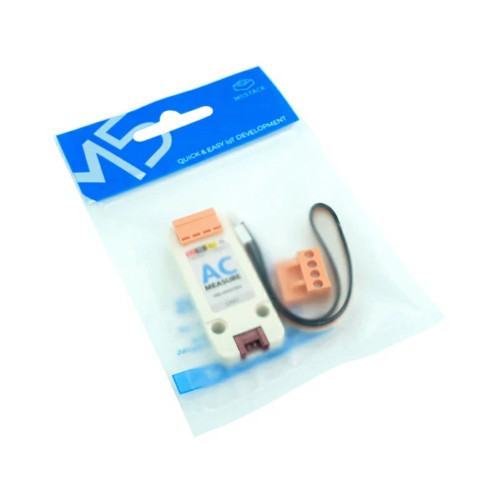

Lieferumfang:

• 1x M5Stack AC Measure Unit Powermeter HLW8032
• 1x Grove-Kabel (20cm)
• 1x 3.96-4P-Anschlussklemm
