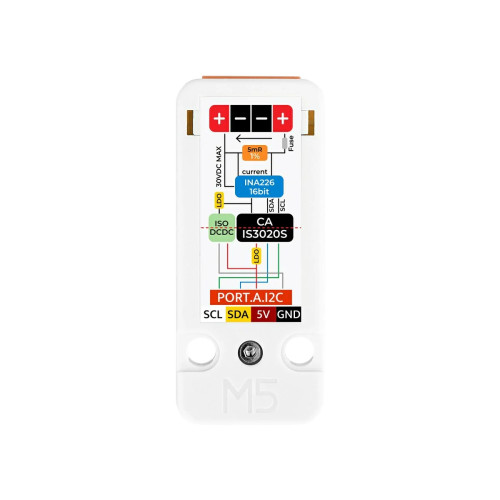

M5Stack Unit INA226-10A Strom- Spannungs- und Leistungsmonitor

Die M5Stack Unit INA226-10A ist ein Messmodul, das Strom, Spannung und Leistung in Gleichstromkreisen präzise überwachen kann. Es eignet sich für Messungen bis zu 30 V Gleichspannung und Strömen bis ±10A in beide Richtungen. Ein integrierter 16-Bit-ADC sorgt für hochpräzise Messergebnisse bei Strom und Spannung und ermöglicht die Berechnung der Leistung in Echtzeit. Das Modul kommuniziert über eine I2C-Schnittstelle mit einem Mikrocontroller oder M5Stack-Core, was die Integration in viele Entwicklungsplattformen (wie Arduino oder UIFlow) erleichtert. Ein besonderes Merkmal dieser Unit ist die vollständige galvanische Trennung zwischen der Messseite und der Steuerseite: Eine isolierte Stromversorgung und ein I2C-Signalisolator gewährleisten, dass die überwachte Schaltung elektrisch vom Controller getrennt bleibt. Diese Isolation erhöht die Störfestigkeit des Systems und schützt die steuernde Elektronik vor hohen Spannungsspitzen oder Störeinflüssen. Zur Sicherheit verfügt die INA226-10A Unit außerdem über eine selbstrückstellende Sicherung, die bei Überschreiten des 10-A-Stromlimits auslöst und so Schäden verhindert. Mit diesen Sicherheitsfunktionen und der präzisen Messtechnik eignet sich das Modul hervorragend zur Überwachung von elektrischen Kennwerten in vielfältigen Anwendungen. In Energiemanagement-Systemen lässt sich beispielsweise der Strom- und Spannungsverlauf genau verfolgen. Bei der Batterieüberwachung kann der Lade- und Entladestrom in Echtzeit gemessen werden. In Motorsteuerungen liefert das Modul ein Feedback über den fliessenden Antriebsstrom. Durch die kompakte Bauweise (nur 58 x 24 x 10,2 mm, 8,5 g) lässt sich das Modul leicht in Projekte integrieren, ohne viel Platz zu beanspruchen.

Eigenschaften:

• Integrierter 16-Bit-Hochpräzisions-ADC.
• Misst Strom, Spannung und Leistung gleichzeitig.
• Messbereich ±10 A (bidirektionale Strommessung).
• Eingangsspannungsbereich 0 bis 30 V DC.
• I2C-Kommunikationsschnittstelle (Adresse 0x41).
• Galvanische Trennung von Stromversorgung und Signalen.
• Unterstützt Entwicklungsplattformen wie Arduino und UIFlow2.

Anwendungsbeispiele:

• Leistungsüberwachung in Stromversorgungssystemen.
• Analyse des Strom- und Energieverbrauchs.
• Batteriemanagement und Batterieüberwachung.
• Stromrückmeldung in Motorsteuerungen.
• Überwachung in sicherheitskritischen Anlagen.

Dokumentation:

• M5stack Wiki
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: U200
• Mess-IC: INA226 (hochpräziser bidirektionaler Strom-/Leistungssensor)
• Spannungsmessbereich: 0 bis 30 V DC
• Strommessbereich: ±10 A (bidirektional)
• Kommunikationsschnittstelle: I2C (Adresse 0x41)
• Versorgungsspannung: 5 V DC
• Stromaufnahme: ca. 16,5 mA @ 5 V
• Abmessungen: 58 x 24 x 10,2 mm
• Gewicht: 16,7g

Lieferumfang:

• 1x M5Stack Unit INA226-10A
• 1x HY2.0-4P Grove-Kabel (20 cm)
• 1x VH3.96-4P Terminalstecker
