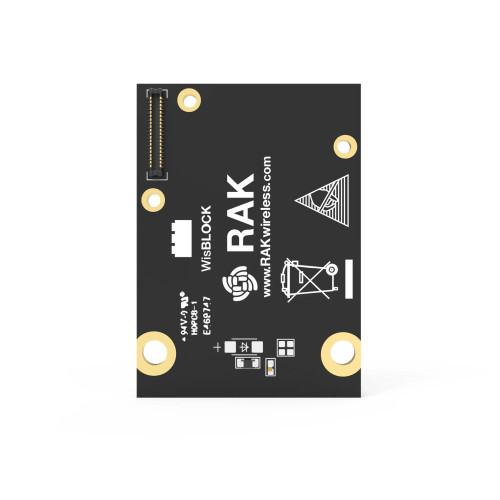

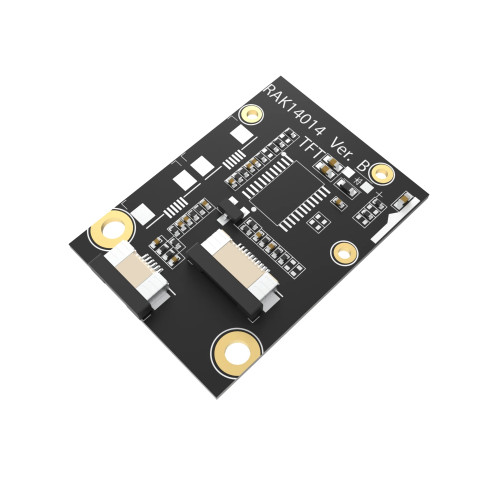

WisBlock RAK14014 TFT-Display mit Touchscreen

Das RAK14014 ist ein WisBlock Display-Modul mit einem 2,4 Zoll grossen Touchscreen, welcher auf der Basis von IPS TFT LCD basiert. Es kann farbige Grafiken mit einer Auflösung von 240 x 320 Pixeln anzeigen und ist über die SPI-Schnittstelle mit dem WisBlock Core verbunden. Das Modul unterstützt einen grossen Versorgungsspannungsbereich und verfügt über eine Hintergrundbeleuchtung mit 4 weissen LEDs. Der Single-Chip TFT-LCD Controller/Treiber des Moduls enthält einen On-Chip Frame Memory und ermöglicht volle Blickrichtung. Das Display kann entweder im Vollfarbmodus mit 262K Farben oder im 8-Farben-Modus betrieben werden.

Das WisBlock Ökosystem von RAK Wireless bietet kompakte und Modulare Lösungen, um eigene IoT-LoRaWAN Nodes zu erstellen. Auf einem WisBlock Base Board können verschiedenste CPU, Sensor, und IO Erweiterungsmodule montiert werden. Anders als bei herkömmlichen Steckverbindungen werden die Module mit Schrauben auf dem Base Board fixiert. Dies schafft eine sichere und zuverlässige Befestigung mit Industriequalität. Dank der Modularen und kompakten Bauart eignet sich WisBlock besonders für Anwendungen im Prototypenbau des Professionellen oder Hobby Bereichs.

Hinweis: Das Modul wird über den 40-Pin-IO-Slot an ein RAK BaseBoard angeschlossen.

Empfohlenes Zubehör:

• WisBlock RAK5005-O Base Board
• WisBlock RAK19007 Base Board 2nd Gen
• WisBlock Base Board RAK19010 mit Powerslot
• WisBlock Dual IO Base Board RAK19011 mit Powerslot

Dokumentation:

• RAK14014 Dokumentation
• WisBlock Quick Start Guide
• RAK Wireless Forum

Technische Details:

• Hersteller: RAK Wireless
• Hersteller-SKU: 110191
• Modell: RAK14014
• WisBlock Einbaustecker: WisBlock IO
• Display-Typ: IPS TFT-LCD
• Display-Diagonale: 2.4Zoll
• Display-Auflösung: 240x320pixel
• Display-Schnittstelle: SPI
• Display Color Modes: Full Color, Color Reduce
• Full Color: 262K, RGB = (666) max., Idle Mode Off
• Color Reduce: 8-Farben, RGB = (111), Idle Mode On
• Display-Hintergrundbeleuchtung: 4x LED (weiss)
• Display-Treiber: Ein-Chip-TFT-LCD-Controller/Treiber mit On-Chip-Bildspeicher (FM)
• I/O-Spannung (VDDI zu DGND): 1.65~3.3V (VDDI ≤ VDD)
• Analoge-Spannung (VDD zu AGND): 2.4V~3.3V
• Betriebstemperatur: -30~85°C
• Abmessungen: 25 x 35mm
• Gewicht: 61g

Lieferumfang:

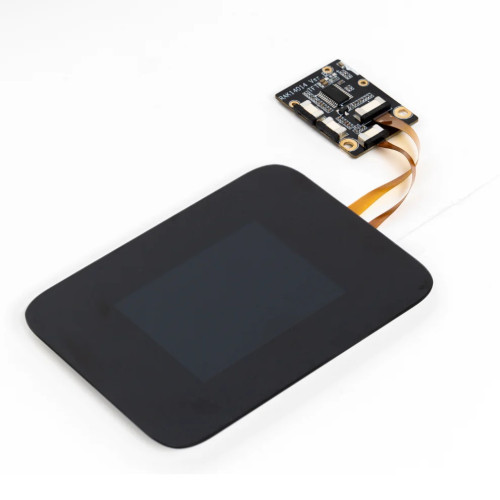

• 1x WisBlock RAK14014 TFT-Display mit Touchscreen
• 1x 240x320 TFT Display
