Waveshare NFC Development Kit ST25R3911B Schreibgerät

Das ST25R3911B NFC Development Kit basiert auf dem ST25R3911B und verfügt über einen AT32F413RCT7 Controller, ein OLED-Display, Benutzerknöpfe und gängige Schnittstellen. Es ist ideal für das Erlernen und Entwickeln von NFC-Anwendungen geeignet. Das Kit unterstützt mehrere NFC-Protokolle, bietet eine Ausgangsleistung von bis zu 1,4W und eine stromsparende kapazitive Weckfunktion. Es eignet sich für Anwendungen, die eine hohe HF-Leistung, Flexibilität und einen niedrigen Stromverbrauch erfordern, wie z.B. Zugangskontrolle, Ticketverkauf, Industrie, medizinische Behandlung, Verbrauchsgüter, NFC-betriebene Displays usw.

Empfohlenes Zubehör:

• 256MB microSD Karte
• 1m Micro USB Kabel schwarz

• 4.2inch passives NFC-betriebenes e-Ink / e-Papier Display
• 7.5inch passives NFC-betriebenes e-Ink / e-Papier Display

Eigenschaften:

• Unterstützung mehrerer Protokolle: ISO18092, ISO14443A, ISO14443B, ISO15693, FeliCa™
• Differenzialantennendesign, Ausgangsleistung bis zu 1,4W, längere Erfassungsdistanz
• Eingebauter stromsparender kapazitiver Sensor, ermöglicht Erfassung und kapazitives Aufwachen, erkennt die nahegelegene Karte, ohne das Magnetfeld des Lesegeräts zu aktivieren
• AT32F413RCT7 Controller, einfach zu lernen, zu bewerten oder direkt zu integrieren, benötigt keinen anderen externen Controller
• 1,3" OLED-Display für visuelle Bedienung
• Onboard SRAM, zusätzlicher Speicherplatz zum internen RAM
• Micro SD-Slot, unterstützt externe TF-Karte zur Datenspeicherung für die Übertragung via NFC
• 4x Knöpfe, 2x Benutzerindikatoren, praktisch für das Debugging
• Onboard-Programmierschnittstelle, UART-Debugging-Schnittstelle, alle ungenutzten IO-Pins für den Anschluss anderer Benutzerperipheriegeräte herausgeführt

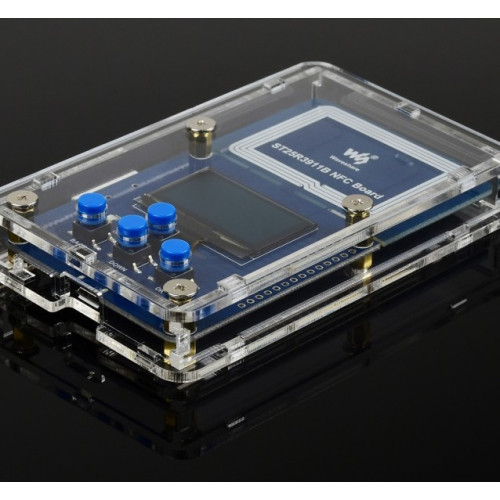

• Angepasstes Acrylgehäuse, schützend und staubdicht, ansprechendes Aussehen

Dokumentation:

• Waveshare Wiki

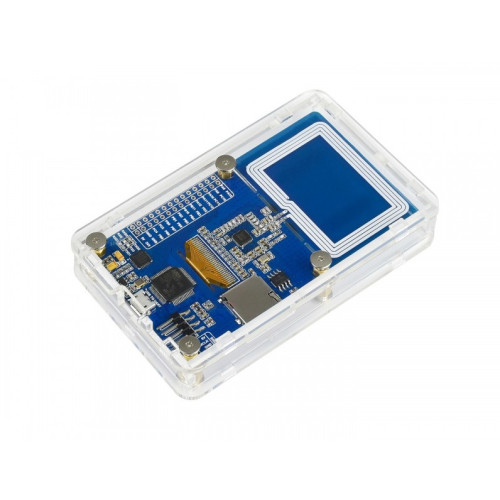

Anschlüsse und Funktionen NFC Development:

1. AT32F413RCT7
• Betriebsfrequenz: 200MHz
• Betriebsspannung: 2,0V-3,6V
• Paket: LQFP64
• Speicher: 256kB Flash, 160kB SRAM
• Kommunikationsschnittstellen: 2 x SPI, 5 x USART, 2 x I2C, 2 x CAN, 1 x USB, 1x SDIO
• AD & DA Wandler: 2 x AD (12-Bit, teilt 16 Kanäle)
2. ST25R3911B: NFC chip, aka AS3911B
3. 23LC1024: SRAM, 1Mbit
4. CP2102: USB TO UART converter, for debugging
5. SPX3819: 3.3V voltage regulator
6. 1.3" OLED: blue display, 128×64 pixels, SH1106 driver
7. 4x user buttons
8. 2x user indicators
9. MCU unused pins
10. USB TO UART port
11. Micro SD slot
12. SWD programming interface
13. NFC induction coil
14. UART pin configuration
• RXD: connected to RXD2 by default, changeable to RXD1 via 0Ω resistor
• TXD: connected to TXD2 by default, changeable to TXD1 via 0Ω resistor

Technische Details:

• Hersteller: Waveshare
• Hersteller SKU: 17623
• Mikrocontroller: AT32F413RCT7
• NFC-Chip: ST25R3911B
• Betriebsfrequenz: 13.56MHz
• Ausgangsleistung: 1.4W (max.)
• Kommunikationsschnittstelle: SPI
• Unterstützung von Protokollen:
• ISO18092 (NFCIP-1) aktives P2P
• ISO14443A, ISO14443B und FeliCa™
• ISO15693
• Andere angepasste Protokolle (wie MIFARE™ Classic)
• Versorgungsspannung: 5V
• Betriebsspannung: 3.3V
• Abmessung: 107 x 66 x 18mm
• Gewicht: 95.5g

Lieferumfang:

• 1x Waveshare NFC Development Kit ST25R3911B Schreibgerät (inkl. Gehäuse)
