Shelly Compteur d\'énergie Pro 3EM 3CT63

Le Shelly Pro 3EM 3CT 63 est un compteur d'énergie triphasé pour rail DIN, qui peut également être utilisé dans des réseaux monophasés. Il est livré avec un transformateur de courant combiné à 3 phases (jusqu'à 63 A), qui peut être monté directement sur un disjoncteur, facilitant ainsi l'installation. L'appareil saisit avec précision la consommation d'énergie en temps réel - pour chaque phase, la tension, le courant, la puissance active et la puissance apparente sont mesurés en continu et aussi bien l'énergie accumulée que les valeurs instantanées sont affichées. Grâce à la mesure en quatre quadrants, le Shelly Pro 3EM-3CT63 peut enregistrer l'énergie consommée ainsi que l'énergie injectée, ce qui le rend idéal pour les installations photovoltaïques et autres applications d'injection. Toutes les données de mesure sont enregistrées dans la mémoire interne, permettant jusqu'à 60 jours de données de consommation disponibles pour une évaluation à intervalles d'une minute. Une horloge en temps réel intégrée garantit que les valeurs mesurées stockées portent toujours des horodatages corrects, même en cas de déconnexion temporaire d'Internet. Le Shelly Pro 3EM 3CT 63 dispose de la connectivité LAN et WLAN et prend en charge Bluetooth pour la configuration, ce qui permet de l'intégrer de manière flexible dans votre réseau ou de le configurer et le lire directement via l'interface Web. Il peut être utilisé de manière autonome dans le réseau local ou intégré dans des systèmes de gestion d'énergie et domotique via MQTT, Modbus TCP, HTTP/HTTPS ou le cloud Shelly. En tant que compteur intelligent professionnel, cet appareil offre également la possibilité de contrôler des charges externes (contacteurs) via un module complémentaire Shelly Pro 3EM Relay optionnel, car aucun relais intégré n'est présent. Ainsi, le Shelly Pro 3EM 3CT 63 est idéal pour la surveillance et l'optimisation de l'énergie dans divers domaines - des ménages privés à l'industrie et au commerce.

Accessoires recommandés :

• Shelly Pro 3EM Switch Add-On

Caractéristiques :

• Mesure en quatre quadrants : Enregistre l'énergie active importée (consommation) et exportée (injection) ainsi que l'énergie réactive dans les quatre quadrants, idéal pour le photovoltaïque et l'injection réseau.
• Montage sur rail DIN : Module compact pour une installation facile sur rail DIN (largeur 19 mm), adapté aux armoires de commande et aux sous-tableaux.
• Différents types de connexions : Prend en charge à la fois les réseaux triphasés et l'utilisation dans jusqu'à trois circuits monophasés séparés pour une application flexible.

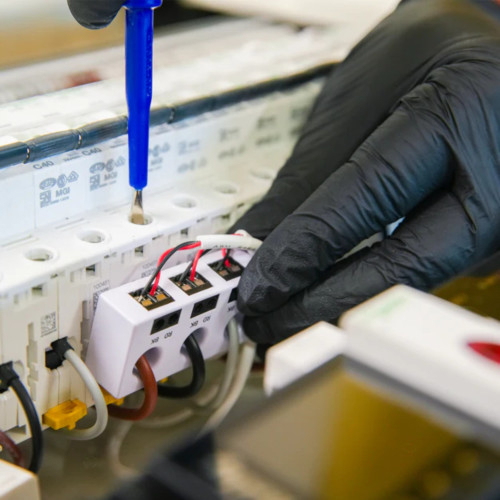

• Connexion du transformateur de courant : Mesure de courant sans contact via le capteur de courant triphasé fourni (63 A) permet une installation sécurisée sans intervention directe dans les conducteurs.
• Indication d'impulsion optique : Des indicateurs LED sur l'appareil visualisent la consommation d'énergie actuelle par impulsions, facilitant ainsi le contrôle directement sur le compteur.
• Horloge temps réel : Horloge intégrée pour des horodatages précis des données de mesure, même en cas de coupure de la connexion Internet - pour un enregistrement de données sans faille.
• Enregistrement des données : Mémoire interne conserve jusqu'à 60 jours de données de mesure avec intervalle d'une minute, permettant de lire et d'analyser les valeurs historiques à tout moment.

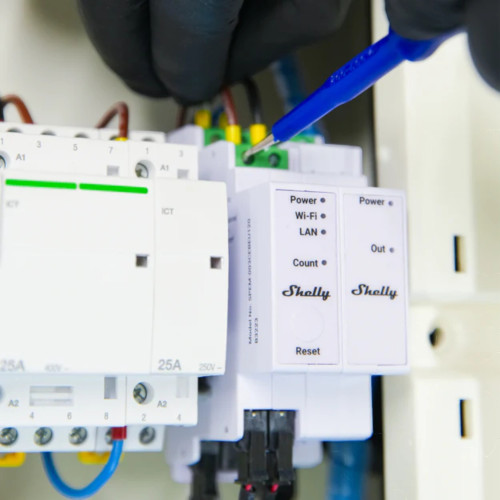

• Contrôle des contacteurs externes : Peut activer un contacteur externe avec le module complémentaire optionnel Shelly Pro 3EM Switch Add-on, pour commuter des charges en fonction des valeurs mesurées ou des scripts (aucun relais intégré dans l'appareil).
• Compatible avec le photovoltaïque : Convient pour la surveillance des installations photovoltaïques et détecte l'injection dans le réseau, permettant de gérer de manière optimale l'autoconsommation et les flux d'énergie.
• Connectivité LAN et WLAN : Équipé d'une prise Ethernet (LAN) pour une transmission de données sécurisée et fiable ainsi que d'une fonction WLAN intégrée en tant qu'alternative ou connexion parallèle.
• Support KNX : Compatible avec KNXnet/IP pour une intégration directe dans les systèmes de contrôle de bâtiment KNX sans passerelles supplémentaires.
• Haute précision de mesure : Conforme à la classe de précision B (IEC 62053-21) pour l'énergie active et délivre des mesures avec une précision d'environ ±1 % dans la plage nominale.

Exemples d'application :

• Surveillance des machines industrielles en temps réel, pour reconnaître la consommation d'énergie et les pics de charge et détecter le besoin de maintenance à un stade précoce.
• Gestion de l'énergie dans de grands bâtiments commerciaux ou de bureaux pour l'attribution précise des coûts d'électricité, la détection de gaspillage d'énergie et l'amélioration de l'efficacité.
• Surveillance des installations photovoltaïques, pour mesurer l'énergie solaire produite et la consommation réseau, et optimiser l'utilisation des énergies renouvelables.
• Surveillance en temps réel des stations de recharge de véhicules électriques, pour suivre leur consommation électrique et optimiser la puissance de charge dans les limites de l'installation domestique.
• Surveillance énergétique globale dans le foyer privé, pour identifier les gros consommateurs d'électricité et réduire la consommation totale grâce à des mesures ciblées.

Documentation :

• Shelly Base de Connaissances
• Shelly Forum Français

Données techniques :

• Fabricant : Shelly
• Référence du fabricant : SHELLY_PRO_3EM-3CT63
• Tension d'alimentation : 100-260 V AC, 50/60 Hz
• Courant max. : 3 × 63 A (via transformateur fourni)
• Consommation électrique : < 3 W
• Précision de mesure : Classe B (±1 % pour courant/tension dans la plage nominale)
• Communication : LAN (RJ45) et WLAN (802.11 b/g/n 2,4 GHz) ; Bluetooth 4.2 (pour la configuration)
• Protocoles pris en charge : MQTT, HTTP/HTTPS, Modbus TCP, Websocket, Shelly Cloud
• Stockage des données : Interne pour ~60 jours (intervalles d'une minute)
• Température de fonctionnement : -20 °C à +40 °C
• Montage : Rail DIN (unité de montage, 1 empattement)
• Classe de protection : Intérieur uniquement (zone sèche)
• Dimensions (HxLxP) : 94 × 19 × 69 mm (module) / 14 × 54 × 26 mm (capteur de courant)
• Dimensions de l'emballage : 100 x 50 x 80mm
• Poids : 181g

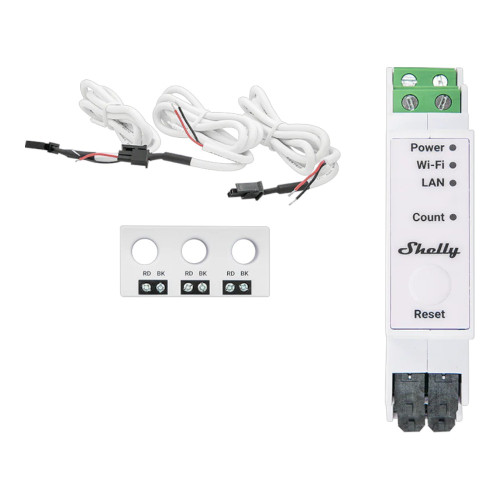

Contenu de la livraison :

• 1x Appareil de mesure d'énergie Shelly Pro 3EM-3CT63 (module rail DIN)
• 1x Transformateur de courant triphasé combiné 63 A (serre-fil de mesure)
