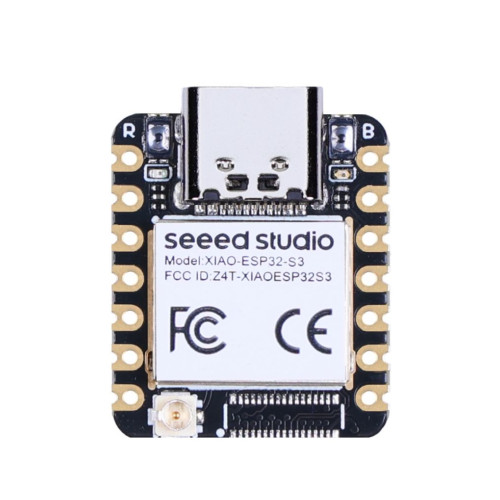

Seeed Studio XIAO ESP32 S3

Das Seeed Studio XIAO ESP32S3 Board ist ein leistungsstarkes und stromsparendes IoT-Board mit einem Dual-Core-Prozessor und 8MB PSRAM und 8MB Flash. Es unterstützt 2,4GHz WiFi und Bluetooth® BLE 5.0 Dual-Mode-Kommunikation sowie ein Lithium-Batterie-Lademanagement und einen Tiefschlafmodus mit geringem Stromverbrauch. Mit 4 einstellbaren Stromversorgungsmodi kann es die Kommunikationsdistanz, die Datenrate und den Stromverbrauch ausbalancieren, um die Anforderungen verschiedener Anwendungsszenarien zu erfüllen. Das Board hat einen klassischen daumengrossen Formfaktor und ist perfekt für tragbare Geräte geeignet.

Eigenschaften:

Leistungsstarkes MCU-Board welches den ESP32S3 32-Bit enthält
Kompakte Grösse von 17.5x21mm
Unterstützt Arduino und MicroPython
UART, I2C, SPI und I2S Interface
Lithium-Batterie-Lademanagement, bietet 4 Stromverbrauchsmodelle, die einen Tiefschlafmodus mit einem Stromverbrauch von nur 14μA ermöglichen
Grosser Speicher für mehr Möglichkeiten: Bietet 8MB PSRAM und 8MB FLASH
Hervorragende RF-Leistung: Unterstützt 2.4GHz Wi-Fi und BLE duale drahtlose Kommunikation, unterstützt 100m+ Fernkommunikation, wenn mit U.FL Antenne verbunden

Dokumentation:

Seeed Studio Wiki

Pinout XIAO ESP32 S3 :

Technische Details:

Hersteller: Seeed Studio
Hersteller-SKU: 113991114
Prozessor: ESP32-S3R8, Xtensa LX7 Dual-Core 32-Bit-Prozessor
Prozessor-Frequenz: 240 MHz
PSRAM: 8M
Flash-Speicher: 8MB
Drahtlose Schnittstellen: Vollständiges 2,4GHz WiFi-Subsystem, BLE: Bluetooth 5.0, Bluetooth Mesh
Schnittstellen: 1x UART, 1x IIC, 1x IIS, 1x SPI,11x GPIO(PWM), 9x ADC, 1x Benutzer-LED, 1x Ladungs-LED
Tasten: 1x Reset-Taste, 1x Boot-Taste
Eingangsspannung (Typ-C): 5V
Eingangsspannung (BAT): 4.2V
Betriebsspannung des Schaltkreises Typ-C: 5V@19mA
Betriebsspannung BAT: 3.8V@22mA
Ladestrom der Batterie: 50mA
Niedriger Stromverbrauch Spannung: 3.8V
Stromaufnahme des Modem-Schlafmodells: ~25 mA
Strom für das Light-Sleep-Modell: ~2mA
Stromaufnahme im Tiefschlaf-Modus: ~14μA
Stromverbrauch bei WiFi-Aktivierung: ~100mA (aktives Modell)
BLE-aktivierte Leistungsaufnahme: ~85mA (aktives Modell)
Arbeitstemperatur: -40~65°C
Abmessungen: 21 x 17.5 x 4.6mm
Gewicht: 4g
