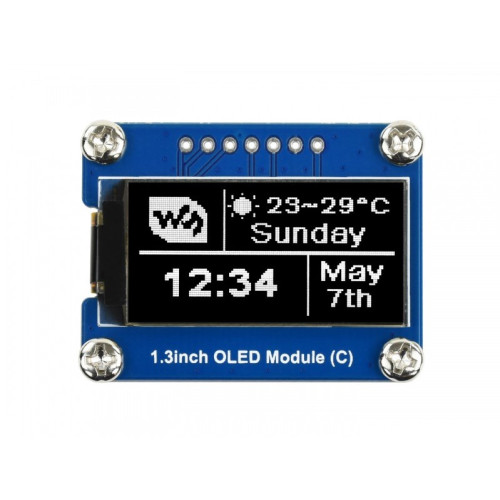

OLED Display 64x128 1.3inch weiss I2C SPI

Dieses praktische 1.3inch OLED Display eignet sich perfekt für deine Arduino Projekte. Dank fertigen Arduino Libraries ist die Ansteuerung mit dem Arduino einfach zu realisieren. Das Display ist auch perfekt für den ESP8266 geeignet da es auch mit 3.3V betrieben werden kann. Standartmässig ist das Display über SPI anzusteuern. Willst du das Display über I2c ansteuern musst du die Lötbrücke ""IM"" auf der Rückseite um löten.

Eine Passende Library für Arduino findest du unter folgendem Link auf Github:

• https://github.com/olikraus/u8g2

Download und Links:

• Waveshare Wiki: https://www.waveshare.com/wiki/1.3inch_OLED_Module_(C)

Anschlüsse OLED Display:

Für das OLED gibt es zwei Kommunikationsarten, die mit dem Widerstand BS eingestellt werden (Default SPI): 4-wire SPI und I2C:

Technische Details:

• Treiber IC: SH1107
• Hersteller: Waveshare
• Hersteller SKU: 18179
• Betriebsspannung: 3.3V DC
• Auflösung: 64 x 128
• Pixel Grösse: 0.15 x 0.15mm
• Anzeigengrösse Diagonal: 1.3’’
• Farbe: Weiss auf Schwarz
• Schnittstelle: I2C / SPI konfigurierbar über ""IM"" Widerstand
• Display Abmessung: 14.7 x 29.42mm
• Abmessung: 40 x 30.5 x 9.2mm
• Gewicht: 22g

Lieferumfang:

• 1x OLED Display 64x128 1.3inch weiss I2C SPI
• 1x PH2.0 / XH2.0mm auf 1x7Pin Female Dupontkabel 20cm
