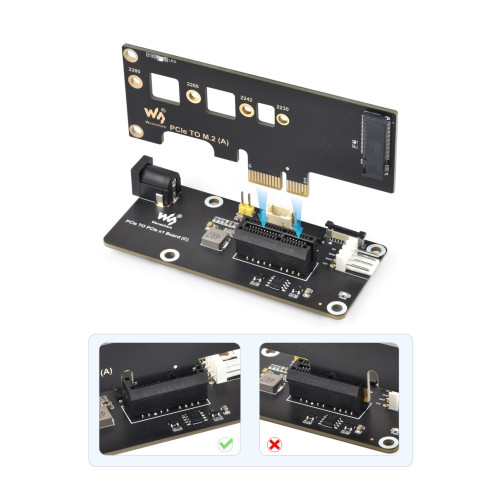

PCIe FFC zu PCIe Slot Adapter Board für Raspberry Pi 5

Dieses PCIe FFC zu PCIe x1 Slot Adapter Board wurde speziell für den Raspberry Pi 5 entwickelt und ermöglicht dir die einfache Erweiterung deines Systems mit PCIe-Karten. Es ist kompatibel mit Geräten, die über Schnittstellen wie PCIe x1, x4, x8 und x16 verfügen. Die Verbindung zum Raspberry Pi erfolgt über ein 16-poliges FFC-Kabel, wodurch die Signale zuverlässig übertragen werden. Die Platine besitzt einen PCIe x1 Slot mit seitlicher Öffnung, sodass du eine Vielzahl gängiger PCIe Erweiterungskarten anschliessen kannst. Beachte bitte, dass die Stromversorgung über einen 12V-Anschluss erfolgt, welcher lediglich die 12V-Pins der PCIe-Karte versorgt – nicht jedoch die 5V- oder 3.3V-Leitungen. Diese clevere Adapterlösung eignet sich ideal für Bastler und Entwickler, die die PCIe-Schnittstelle des Raspberry Pi 5 vollständig ausnutzen möchten. Das Board zeichnet sich durch seine kompakte Bauform und einfache Handhabung aus. Es eignet sich bestens für Anwendungen, bei denen wenig Platz zur Verfügung steht, aber dennoch eine schnelle PCIe-Verbindung benötigt wird. Die Installation ist unkompliziert, erfordert jedoch etwas Sorgfalt beim Anschliessen des FFC-Kabels. Ob du eine Netzwerkkarte, eine USB-Erweiterung oder eine NVMe-SSD anschliessen willst – dieses Board liefert dir die nötige Schnittstelle dafür. Setze auf eine stabile und erweiterbare Verbindung mit deinem Raspberry Pi 5.

Empfohlenes Zubehör:

• Raspberry Pi 5 Board

Eigenschaften:

• Das Adapter Board basiert auf dem 16-poligen PCIe-Interface des Raspberry Pi 5 und stellt damit eine native Schnittstelle bereit.
• Die integrierte PCIe x1 Schnittstelle ist vollständig kompatibel mit x1, x4, x8 und x16 PCIe-Karten.
• Ein seitlich offener Slot erleichtert die Verbindung mit verschiedenen Kartenformaten.
• Die Stromversorgung erfolgt über eine 12V-Header- oder DC-Buchse, die nur die 12V-Leitung versorgt.
• Die Verbindung zum Raspberry Pi wird über ein flexibles FFC-Kabel hergestellt, das stabile Datenübertragung ermöglicht.
• Das Design unterstützt PCIe Gen2/3 für hohe Datenübertragungsraten.

Anwendungsbeispiele:

• Anschluss einer PCIe-Netzwerkkarte für High-Speed-Netzwerkverbindungen mit dem Raspberry Pi 5
• Einbindung einer NVMe-SSD zur erheblichen Steigerung der Datentransferrate
• Verbindung von PCIe-USB-Erweiterungskarten zur Erhöhung der USB-Portanzahl
• Nutzung von PCIe-Erweiterungskarten zur Ansteuerung von Sensoren oder Aktoren in industriellen Projekten
• Einsatz im DIY-Cluster oder Edge-Computing-Projekt zur Performance-Erweiterung

Dokumentation:

• Waveshare Wiki

Technische Daten:

• Hersteller: Waveshare
• Hersteller SKU: 30564
• PCIe Schnittstelle: PCIe x1 kompatibel mit x1, x4, x8, x16 Karten
• PCIe Version: Gen2/3$
• Anschlüsse: PCIe Slot, 16PIN FFC Anschluss, 12V DC-Buchse
• Kompatibilität: Raspberry Pi 5
• Stromversorgung: 12V
• Abmessung: 88 x 38 x 15 mm
• Gewicht: 247 g

Lieferumfang:

• 1x PCIe FFC zu PCIe Slot Adapter Board für Raspberry Pi 5
• 1x PCIe Kabel 50mm
• 1x PH2.0 3PIN Kabel
• 1x Acrylplatte
• 1x Montageset
• 1x 12V Netzteil
