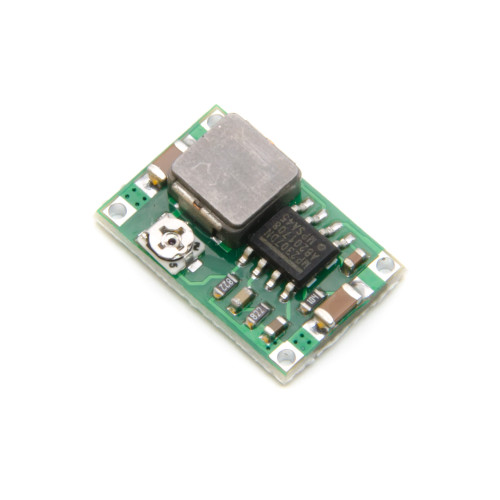

MP2307 mini 2A Schaltregler DC-DC Step-Down Abwärtswandler

Der MP2307 ist ein einstellbarer Spannungsregler, der aus einer höheren Eingangs-Spannung, eine tiefere einstellbare Ausgangspannung erzeugt. Der Vorteil dieses Schaltreglers ist, dass er einen sehr hohen Wirkungsgrad, bei sehr kleiner Abmessung hat.

Info: Der Eingangsspannung muss 1,5 V höher als die Ausgangsspannung sein! Der Chip hat einen integrierten Übertemperaturschutz.

Downloads MP2307:

• MP2307 Datasheet

Anschlüsse MP2307:

• OUT+

• OUT-

• IN+

• IN-


Technische Details:

• Eingangsspannung: 4.5V – 23VDC

• Ausgangspannung: 1V - 17VDC (Einstellbar über Potentiometer)

• Ausgangsstrom: 1.8A normal / 3A max peak

• Wirkungsgrad: bis 95%

• Ausgangs Rippel: <30mV

• Schaltfrequenz: 340kHz fix

• Betriebstemperatur: -40℃ bos +85℃

• Größe: 17 x 11 x 3.8mm

• Gewicht: 2g


---

Lieferumfang:

1x MP2307 mini 2A Schaltregler DC-DC Step-Down Abwärtswandler
