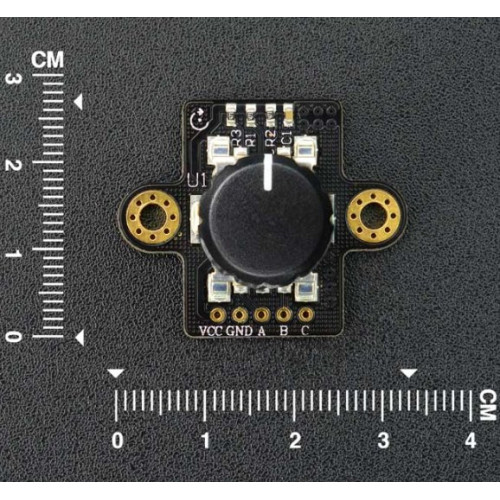

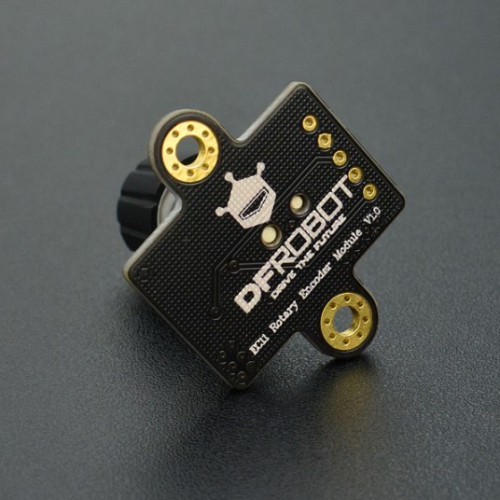

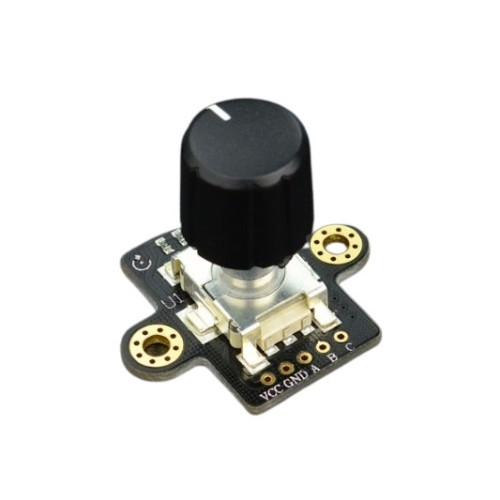

Module d\'encodeur rotatif EC11

L'encodeur rotatif EC11 de DFRobot est un encodeur rotatif à 360 degrés qui peut être tourné sans fin. Le module dispose de trois bornes de signal : les bornes A et B sont les sorties d'encodeur, la borne C est la sortie de signal du bouton poussoir lorsque le bouton de rotation est pressé. Ce module est par exemple parfait pour la navigation dans les menus. Il peut également être très bien utilisé pour contrôler et déplacer les moteurs, de manière similaire à une manivelle sur les machines CNC. Pour lire l'encodeur, il y a une bibliothèque Arduino que tu peux trouver sous "Gestionnaire de bibliothèques" si tu cherches un encodeur.

Documentation et liens :

• Wiki de DFRobot

• Schéma

• Fiche technique

• Dessin de disposition

• Bibliothèque Arduino alternative

Détails techniques :

• Tension de fonctionnement : 3,4V à 5V

• Angle de rotation complet : 360 degrés (sans arrêt)

• Nombre d'impulsions : 15

• Durée de vie : 30000 ± 200 cycles

• Résistance de contact :? 100m?

• Résistance d'isolement : 100M? ou plus

• Température de fonctionnement : -30 °C à +80°C

• Taille du module : 33,8 x 22,4 x 27,8mm

• Poids : 14g

Contenu de la livraison :

• 1x Module de l'encodeur rotatif EC11 (Bouton de rotation inclus)

• 1x Barrette 1x5 Pin
