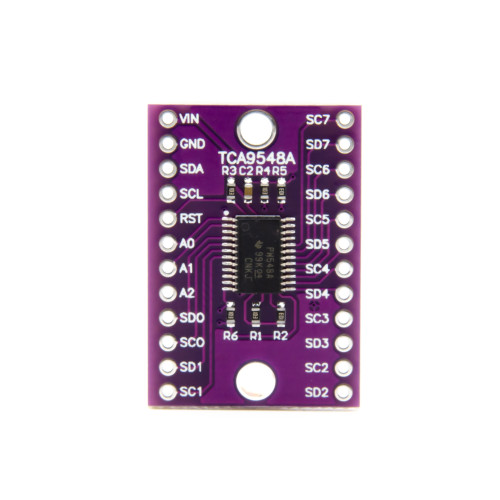

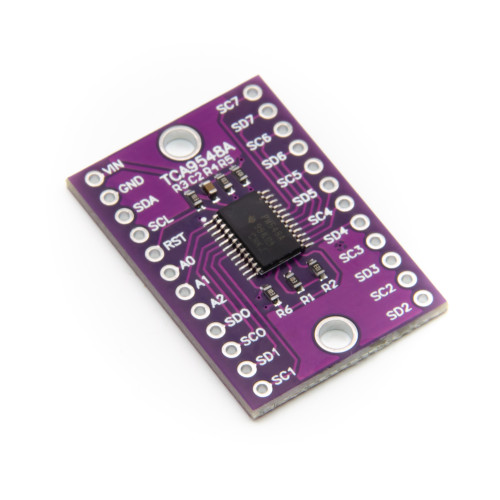

8-Kanal I2C-Multiplexer TCA9548A

Mit diesem I2C-Multiplexer kannst du einfach mehrere I2C Sensoren mit der gleichen Adresse an dein Mikrocontroller anschliessen und betreiben.

Über die Eingänge A0-A2 kann die I2C Adresse vom Multiplexer umgestellt werden, somit kannst du bis zu acht TCA9548A an einem Mikrocontroller anschliessen.

Anschlussbelegung TCA9548A:

• VIN, GND: Betriebsspannung 1.65 bis 5.5V
• SCL, SDA: Serial Clock und Serial Data Bus
• RST: Reset-Eingang
• A0-A2: I2C-Adresseingänge
• SCx, SDx: Serial Clock und Serial Data der Kanäle 0 bis 7

Adressierung I2C vom TCA9548A

Hier noch eine Hilfe zum Einstellen der I2C Adresse (H= mit Vin verbunden, L= mit GND verbunden). Wird nichts angeschlossen ist die Adresse Default auf 0x70.

Dokumentation:

• Arduino Library
• Tutorial

Technische Details:

• Chip: TCA9548A
• Betriebsspannung: 1.65 bis 5.5V
• I2C Standard Adresse: 0x70
• I2C Adressen Bereich: 0x70 – 0x71
• Gewicht: 3.8g
• Abmessung: 32 x 22 x 3mm

Lieferumfang:

• 1x 8-Kanal I2C-Multiplexer TCA9548A
• 1x  Stiftleisten Set
