M5Stack StampS3 BAT Modul ESP32-S3 mit 2.54mm Header

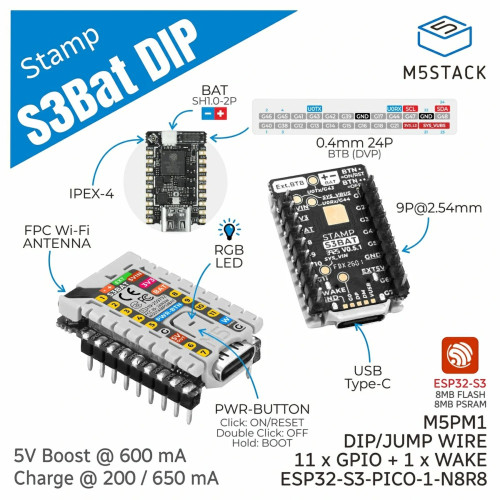

Das M5Stack StampS3 BAT Modul ist ein kompaktes Embedded-Core-Modul mit integriertem Powermanagement, das auf dem ESP32-S3-PICO-1-N8R8 Hauptcontroller basiert. Der Dual-Core Xtensa LX7 Prozessor arbeitet mit einer Taktfrequenz von bis zu 240 MHz und wird durch 8 MB Flash sowie 8 MB PSRAM ergänzt. Für die drahtlose Kommunikation steht 2.4 GHz WLAN zur Verfügung. Das Modul führt 11 frei nutzbare GPIOs sowie einen zusätzlichen Wake-up-IO heraus und verfügt über einen 24-poligen BTB-Steckverbinder, der unter anderem eine DVP-Schnittstelle unterstützt. Über die integrierte Batterieschnittstelle (SH1.0-2P) lässt sich eine externe 3.7-V-Lithiumbatterie anschliessen. Das mehrstufige Powermanagement-Design M5MP1 ermöglicht die Steuerung von Stromeingang und -ausgang, die Ladekontrolle der Lithiumbatterie sowie die Statuserkennung von Eingangs- und Batteriespannung. Zusätzlich wird ein externer Low-Power-Wake-up unterstützt, sodass das Modul nach dem Eintritt in den Schlafmodus über den Wake-up-IO wieder aktiviert werden kann. Eine programmierbare RGB-LED (WS2812) ist ebenfalls an Bord. Die DIP-Variante wird mit vorgelöteten 2.54-mm-Stiftleisten geliefert und lässt sich dadurch direkt auf Steckplatinen einsetzen, in Leiterplatten einstecken oder über Dupont-Kabel verbinden. Die Stromversorgung erfolgt wahlweise über die 3.7-V-Batterie, USB Typ-C oder 5 V Gleichspannung.

Eigenschaften:

Leistungsstarker ESP32-S3 Dual-Core-Prozessor mit bis zu 240 MHz Taktfrequenz ermöglicht anspruchsvolle IoT-Anwendungen.
Integriertes Powermanagement M5MP1 steuert Ladung, Stromeingang und Spannungsüberwachung mehrstufig.

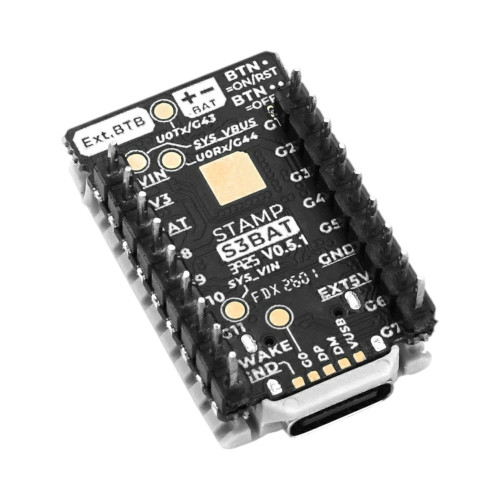

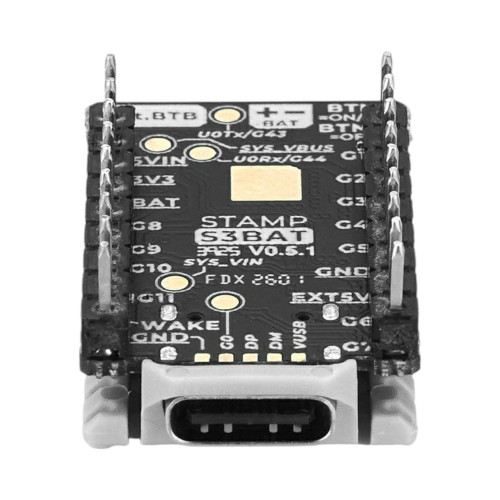

Vorgelötete 2.54-mm-Stiftleisten erlauben die direkte Nutzung auf Steckplatinen und Leiterplatten.
11 GPIOs und ein Wake-up-IO bieten flexible Anschlussmöglichkeiten für Sensoren und Aktoren.
Der 24-polige BTB-Steckverbinder unterstützt eine DVP-Kameraschnittstelle mit 19 zusätzlichen GPIOs.
Extrem niedriger Stromverbrauch im Schlafmodus von nur 13.43 µA bei 4.2 V ermöglicht langlebigen Batteriebetrieb.

Anwendungsbeispiele:

Batteriebetriebene IoT-Sensorknoten für Umweltüberwachung oder Smart-Home-Anwendungen.
Kamerabasierte Projekte über die DVP-Schnittstelle des BTB-Steckverbinders.
Rapid Prototyping auf Steckplatinen für WLAN-fähige Embedded-Systeme.
Tragbare Datenlogger mit Low-Power-Wake-up-Funktion.
