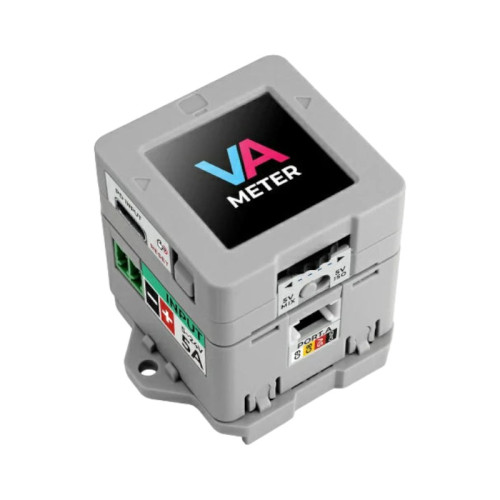

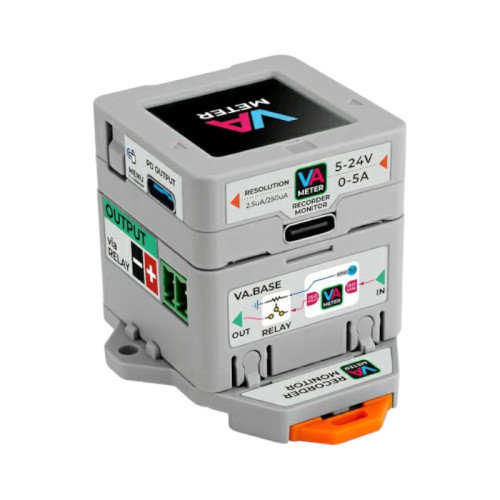

M5Stack VA Meter mit Spannungs- und Strommessung

Das M5 Stack VA Meter ist ein professionelles, programmierbares Hochpräzisions-Powermeter, das für die genaue Messung von Spannung und Strom entwickelt wurde. Es basiert auf dem M5StampS3 Hauptsteuerungsmodul und unterstützt WiFi-Funktionalität. Das Gerät verfügt über zwei in Reihe geschaltete INA226 Strom- und Spannungsmesskreise, die eine Stromerkennungsauflösung von 2,5uA und 250uA bieten und einen Messbereich von 0-5A und 5-24V (1-24V im Isolationsmodus) unterstützen. Es kann über eine USB-C-Schnittstelle oder den Basiseingang mit Strom versorgt werden und beinhaltet eine eingebaute Strom- und Signaltrennung. Benutzer können zwischen isolierter Messung über USB-Strom oder nicht isolierter Messung mit direkter Stromversorgung über einen Kippschalter wählen. Das mitgelieferte Erweiterungs-BASE umfasst Relais-Ein/Aus-Steuerung und einen Grove-Port für die Sekundärentwicklung. Darüber hinaus unterstützt das Gerät OTA-Firmware-Upgrades und USB MSC/OTG-Funktionalität, wodurch Benutzer Daten und Konfigurationsdateien, die im Hauptsteuerungssystem gespeichert sind, auf einem PC bearbeiten und anzeigen können. M5 bietet auch eine kostenlose Online-Daten-API-Schnittstelle, mit der Benutzer Testdaten auf die EZData-Plattform hochladen und aus der Ferne darauf zugreifen können, was die Entwicklung von IoT-Anwendungen erheblich vereinfacht. Das VA Meter ist ein vielseitiges und entwicklerfreundliches Instrument, ideal für Ingenieurprojekte, die präzise Strom- und Spannungsmessungen erfordern, sowie für Bereiche wie industrielle Automatisierung, Geräteüberwachung und intelligente Netze.

Empfohlenes Zubehör:

• USB-C Magnetisches Lade-Datenkabel gewinkelt 1m

Eigenschaften:

• Das VA Meter bietet hochpräzise Stromerkennung mit einer Auflösung von 2,5uA/250uA.
• Es unterstützt einen weiten Spannungseingang von 5-24V.
• Das Gerät ermöglicht die Echtzeit-Datenanzeige über die EZData Cloud.
• Es bietet mehrere Stromversorgungsmodi, einschliesslich PD Input, StampS3 und externem Terminal.
• Die Stromversorgung ist vom Signal getrennt, um Genauigkeit und Sicherheit zu gewährleisten.
• OTA-Upgrades werden unterstützt, um das Gerät immer auf dem neuesten Stand zu halten.

Anwendungsbeispiele:

• Industrielle Automatisierung zur Überwachung von Maschinen
• Überwachung von Geräten zur Energieverbrauchsanalyse
• Einsatz in intelligenten Netzen zur Spannungs- und Strommessung
• Entwicklung von IoT-Geräten zur Fernüberwachung
• Verwendung in Smart-Home-Anwendungen zur Energiemanagement

Dokumentation:

• M5Stack Wiki
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: K136
• Stromerkennungs-Chip: INA226
• SoC: ESP32S3FN8@Xtensa® 32-bit LX7 dual-core processor bis zu 240 MHz
• Flash-Speicher: 8MB
• Wi-Fi: IEEE 802.11 b/g/n (2.4 GHz Wi-Fi)
• Bildschirm: 1,3 Zoll 240*240 Pixel
• Bildschirmtreiber: ST7789
• PD-Eingangsleistung: 5-24V, 0-5A
• Stromerkennungsauflösung: 2,5uA/250uA
• Stromabtastfehler: 1-100mA: 1,01%, 100mA-5A: 0,94%, uA-Niveau: 0,69%
• Stromverbrauch (Werkseinstellung):
• USB: DC5V/123,5mA
• PD-Eingang: DC5V/118mA, DC12V/66,8mA, DC24V/26mA
• PD-Ausgangsfähigkeit: DC24V/3A 68℃, DC24V/5A 92℃
• INA226 Kommunikationsadresse: 0x40/0x41
• Relais: DC 5-24V @5A
• Benutzerinteraktion: Drehencoderschalter, Reset-Taste, Starttaste
• Betriebstemperatur: 0-40°C
• Schienenbefestigung: 51,5*48*5,5mm
• Abmessung: 48 x 51.5 x 40.5mm
• Gewicht: 70g

Lieferumfang:

• 1x M5Stack VA Meter mit Spannungs- und Strommessung
