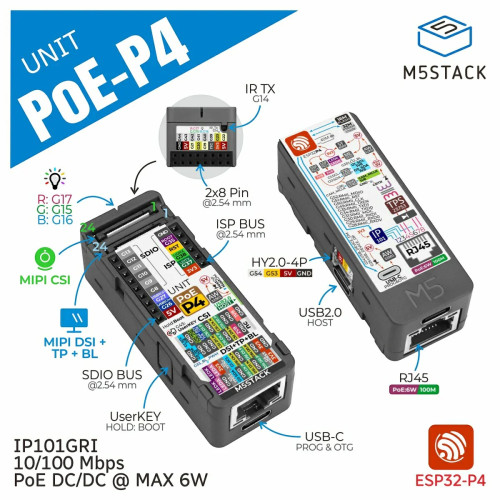

M5Stack Unit PoE mit ESP32-P4

Das M5Stack Unit PoE-P4 ist ein leistungsstarker, kompakter PoE-Ethernet-Controller auf Basis des ESP32-P4 SoC mit einem RISC-V-Dual-Core-Prozessor @ 360 MHz und einem Low-Power-Core @ 40 MHz. Es integriert 16 MB Flash, 32 MB PSRAM sowie den IP101GRI Ethernet-PHY für 10/100-Mbps-Kommunikation. Die PoE-Unterstützung nach IEEE 802.3at ermöglicht Datenübertragung und Stromversorgung über ein einziges Ethernet-Kabel mit bis zu 6 W Ausgangsleistung.

Empfohlenes Zubehör:

• Ethernet Kabel

Eigenschaften:

• ESP32-P4 RISC-V Dual-Core @ 360 MHz mit LP-Core @ 40 MHz, 16 MB Flash und 32 MB PSRAM für leistungsstarke Edge-Computing- und HMI-Anwendungen
• IEEE 802.3at PoE-Unterstützung mit bis zu 6 W Ausgangsleistung ermöglicht Strom- und Datenversorgung über ein einziges Ethernet-Kabel
• MIPI-DSI (2-Lane) und MIPI-CSI (2-Lane) je 24-Pin FPC für Display- und Kamera-Integration bis 1920 × 1080 px direkt am Controller
• 10/100-Mbps-Ethernet via IP101GRI PHY für stabile, kabelgebundene Netzwerkverbindungen in industriellen und IoT-Anwendungen
• Zwei USB-Typ-C-Ports (Host + OTG/Debug) sowie Grove, Hat2-Bus, SDIO und ISP für umfangreiche Peripherie-Erweiterungsmöglichkeiten
• Web-Oberfläche ab Werk für direkte Konfiguration von GPIO, RGB-LED und Buttons über den Browser ohne Firmware-Entwicklung

Anwendungsbeispiele:

• Industrielle HMI-Terminals mit PoE-Stromversorgung, MIPI-Display und Kamera – alles über ein einziges Ethernet-Kabel
• Edge-Computing-Knoten für Bildverarbeitung, Maschinenvision und KI-Inferenz mit MIPI-CSI-Kameraeingang
• Smart-Building-Gateways mit kabelgebundener Ethernet-Anbindung für zuverlässige Datenübertragung ohne WLAN-Abhängigkeit
• Netzwerk-Kameracontroller mit MIPI-CSI für hochauflösende Bildaufnahme und lokale Verarbeitung
• Industrielle IoT-Steuerungen mit PoE-Versorgung für einfache Installation ohne separate Stromkabel

Dokumentation:

• M5Stack Wiki – Unit PoE-P4
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: U213
• SoC: ESP32-P4NRW32
• CPU: RISC-V Dual-Core 32-bit @ 360 MHz + LP-Core @ 40 MHz
• Flash: 16 MB
• PSRAM: 32 MB
• Ethernet-PHY: IP101GRI, 10/100 Mbps
• PoE-Standard: IEEE 802.3at
• PoE-Ausgangsleistung: Max. 6 W
• Display-Interface: 24-Pin FPC MIPI-DSI 2-Lane (+ Touch + Backlight)
• Kamera-Interface: 24-Pin FPC MIPI-CSI 2-Lane
• USB: 1× USB-C Host (USB 2.0) + 1× USB-C OTG/Debug (USB 2.0)
• Erweiterung: Grove HY2.0-4P, 16-Pin Hat2-Bus, SDIO, ISP
• RGB-LED: Onboard
• Taster: Seiten-Button (3 Sek. halten für Download-Modus)
• Stromverbrauch: ~74 mA @ 5 V (Normal), ~277 mA @ 5 V (Volllast), <20 mA (Deep Sleep)
• Programmierumgebung: ESP-IDF, Arduino IDE, UIFlow
• Produktabmessungen: 64 × 24 × 20.2 mm
• Produktgewicht: 28.2 g
• Verpackungsabmessungen: 65 × 33 × 21 mm
• Bruttogewicht: 35 g

Lieferumfang:

• 1× M5Stack Unit PoE mit ESP32-P4
• 1× USB-C-Kabel
