M5Stack Pa.HUB V2.1 I2C Erweiterung Unit 1 auf 6 PCA9548A

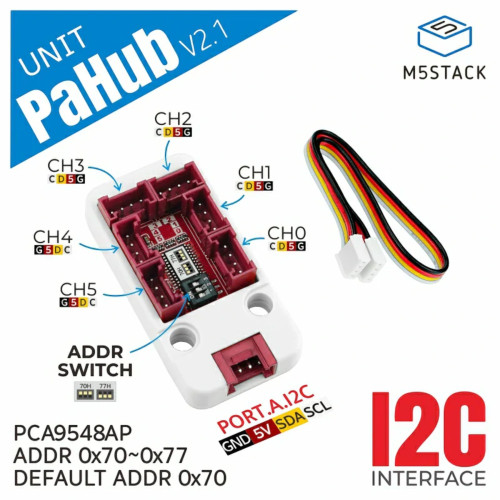

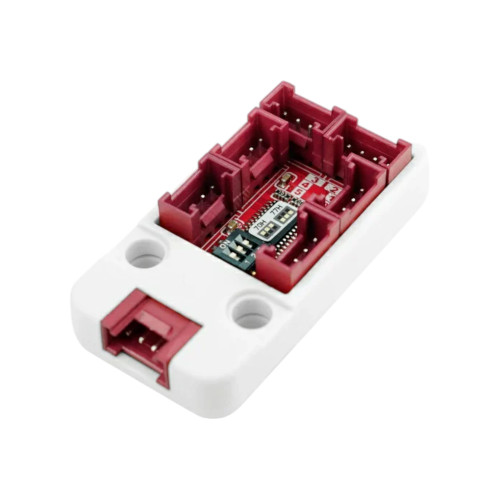

Mit der M5Stack Pa.HUB V2.1 Erweiterungseinheit erweiterst Du Deine I2C-Kommunikation effizient und flexibel. Dieses kleine, aber leistungsstarke Modul basiert auf dem PCA9548AP Multiplexer-Chip und verwandelt einen einzigen I2C-Port in sechs unabhängige Kanäle. Du kannst dadurch mehrere Sensoren oder Module mit identischen I2C-Adressen problemlos gleichzeitig betreiben. Die Umschaltung zwischen den Kanälen erfolgt dynamisch über I2C-Befehle. Ein integrierter DIP-Schalter erlaubt Dir die einfache Einstellung der I2C-Adresse, sodass Du auch mehrere Pa.HUBs gleichzeitig im System nutzen kannst. Die sechs Grove-kompatiblen Ports machen den Anschluss externer Module kinderleicht. Ob für smarte Sensornetzwerke, Datenerfassung oder komplexe Prototypen – mit dieser Erweiterung schaffst Du eine solide Grundlage für Deine Projekte. Dank LEGO-kompatibler Montagelöcher lässt sich das Modul auch mechanisch unkompliziert integrieren. Kurz: ein Must-have für alle, die mehr aus ihrem I2C-Bus herausholen möchten.

Eigenschaften:

• I2C-Multiplexing: Das Modul basiert auf dem PCA9548AP-Chip, der einen I2C-Port auf sechs unabhängige Kanäle erweitert.
• Adresskonfiguration per DIP-Schalter: Mit dem integrierten DIP-Schalter kannst Du die I2C-Adresse flexibel im Bereich 0x70 bis 0x77 einstellen.
• Mehrfachnutzung desselben Busses: Du kannst mehrere I2C-Geräte mit gleichen Adressen gleichzeitig betreiben, da der Zugriff kanalweise erfolgt.
• Grove-kompatible Anschlüsse: Sechs HY2.0-4P Ports erlauben Dir den einfachen Anschluss externer Sensoren oder Module.
• Mehrere Units kaskadierbar: Durch die Adressumschaltung lassen sich mehrere Erweiterungen parallel einsetzen.
• Kompaktes und stapelbares Design: Die kompatiblen LEGO-Montagelöcher sorgen für einfache Integration in modulare Aufbauten.

Anwendungsbeispiele:

• Erweiterung von Sensoranschlüssen auf Entwicklungsboards
• Gleichzeitiger Betrieb mehrerer I2C-Displays oder Messgeräte
• Kaskadierte I2C-Kommunikation in Automationssystemen
• Strukturierte Organisation von I2C-Geräten in smarte Prototypen
• Einsatz in Schulungs- und Lernsystemen für I2C-Kommunikation

Dokumentation:

• Quick Start Guide
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: U040-B-V21
• Multiplexer-IC: PCA9548AP
• Kommunikation: I2C mit Adressbereich 0x70 bis 0x77 (konfigurierbar über DIP-Schalter)
• Erweiterungsports: 6x HY2.0-4P (Grove-kompatibel)
• Betriebstemperatur: 0–40 °C
• Abmessung: 48 × 24 × 12 mm
• Gewicht: 13g

Lieferumfang:

• 1x M5Stack Pa.HUB V2.1 I2C Erweiterungseinheit
• 1x HY2.0-4P Verbindungskabel (20 cm)
