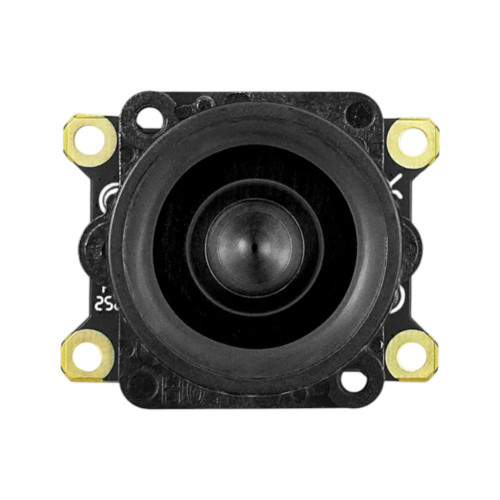

M5Stack Kamera-Modul 8MP für LLM630 Kit SC850SL

Das M5Stack CamModule SC850SL ist ein leistungsfähiges Kamera-Modul mit 8 Megapixel Auflösung für anspruchsvolle Embedded- und Vision-Anwendungen. Ausgestattet mit dem SmartSens SC850SL CMOS-Bildsensor und einer M16-Linse ermöglicht es gestochen scharfe Aufnahmen in bis zu 3840 × 2160 Pixel bei 60 fps. Die digitale Bildausgabe erfolgt im RAW-RGB-Format über eine MIPI CS1-2 Schnittstelle (4 Lanes). Durch den hohen Dynamikbereich von bis zu 100 dB im HDR-Modus und die exzellente Lichtempfindlichkeit von 5034 mV/(Lux·s) liefert die Kamera selbst bei schwierigen Lichtverhältnissen sehr gute Resultate. Das weite diagonale Sichtfeld von 110.8° eignet sich optimal für Anwendungen wie Objekterkennung, Bildverarbeitung und Machine Vision. Mit dem 200 mm langen FPC-Kabel lässt sich das Modul flexibel in Projekte integrieren – sei es in der Robotik, industriellen Automatisierung oder für smarte Überwachungsaufgaben.

Empfohlenes Zubehör:

• M5Stack LLM630 Compute Kit AX630C für Edge AI

Eigenschaften:

• Der SmartSens SC850SL CMOS-Sensor liefert 8 MP Auflösung bei hoher Lichtempfindlichkeit.
• Das Modul unterstützt MIPI-Ausgabe mit 4 Lanes für schnelle Datenübertragung.
• Die Kamera erreicht eine Bildrate von 60 fps bei 3840 × 2160 Pixeln.
• Mit einem Dynamikbereich von bis zu 100 dB im HDR-Modus eignet sie sich für schwierige Lichtbedingungen.
• Der 110.8° diagonale Sichtwinkel ermöglicht grosse Bildabdeckung für Objekterkennung.
• Die Kamera ist für den Betrieb in einem Temperaturbereich von –30 °C bis +85 °C ausgelegt.
• Die Verbindung erfolgt über ein 200 mm FPC-Kabel für flexible Platzierung.
• Die M16-Linsenfassung bietet Optionen für individuelle Brennweitenanpassung.

Anwendungsbeispiele:

• Visuelle KI-Modelle für Roboter-Navigation
• Maschinelles Sehen und Qualitätskontrolle in der Produktion
• Smarte Überwachungslösungen mit Weitwinkel
• Autonome Fahrzeuge mit Bildanalyse
• Sensorik für Industrie 4.0 und Machine Learning

Download und Links:

• Quick Start Guide
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: A157
• Sensor: SmartSens SC850SL CMOS
• Auflösung: 8 MP
• Pixelraster: 3856 × 2176
• Pixelgrösse: 2.0 µm × 2.0 µm
• Optische Grösse: 1/1.8″
• Maximale Bildrate: 3840 × 2160 @ 60 fps
• Ausgang: MIPI CS1-2 (4 Lanes)
• Bildformat: RAW RGB
• DFoV: 110.8°
• Fotosensitivität: 5034 mV/(Lux·s)
• Dynamikbereich: 100 dB HDR / 75 dB linear
• Signal-Rausch-Verhältnis: 39 dB
• Betriebstemperatur: –30 °C bis +85 °C
• Empfohlene Betriebstemperatur: –20 °C bis +60 °C
• Linse: M16
• Verbindung: 200 mm FPC-Kabel
• Abmessung: 80 × 51 × 28 mm
• Gewicht: 28 g

Lieferumfang:

• 1× CamModule SC850SL
• 1× 200 mm FPC-Kabel
• 1× Wärmeleitpad
