M5Stack Base26 V1.1

Die Base26 von M5Stack ist eine ""5x5cm System"" Universal-Funktionsbasis für dein Core Modul, mit 9-24V zu 5V DCDC-Schaltung, zwei benutzerdefinierte Grove Erweiterungsanschlüsse, einer VH3.96-4P-Schnittstelle, einer seitlichen Öffnung für M12 Verschraubungen, 3 seitlichen Öffnungen für SMA-Antennen, und einer 2,54mm Lochplatte der Mitte des PCBs. Eine RS485-zu-TTL-Konvertierungsplatine ist im Kit enthalten, die vom Benutzer gelötet werden kann, um die PWR485-Funktion über VH3.96-4P zu nutzen. Eine Vielzahl von Befestigungsmethoden, wie die DIN-Schiene, Wandmontage, Schraubbefestigung und untere M12-Steckerbefestigung sind möglich.

Info: Manche Teile, wie die Grove Terminals und RS485 müssen selbst angelötet werden.

Eigenschaften:

• Integrierte 9-24V zu 5V DCDC-Schaltung

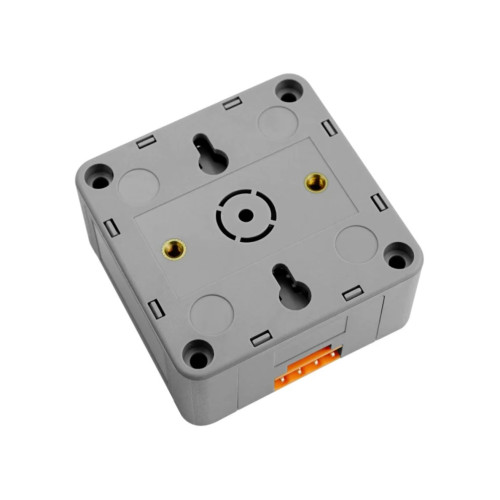

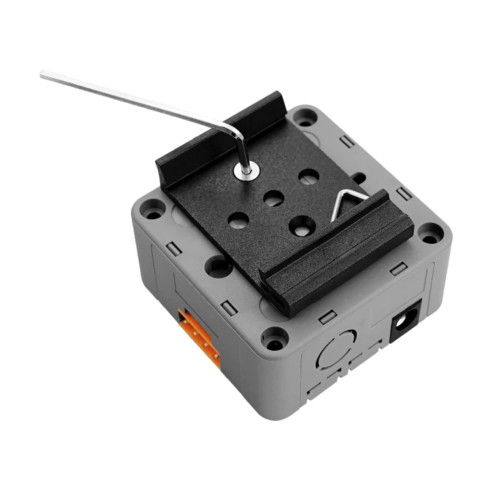

• Schiene, Wandmontage, Schrauben und M12-Befestigung

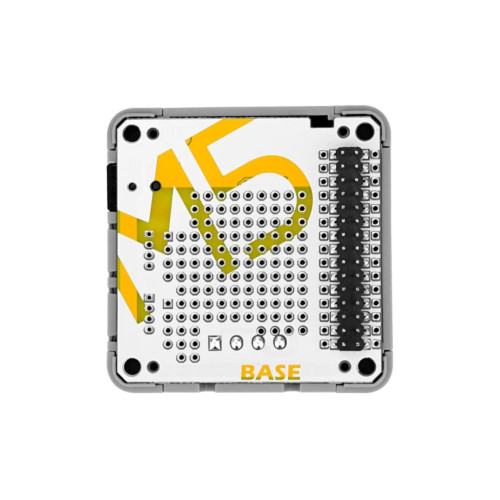

• 2,54mm Lochplatte
• Öffnungen für 3xSMA und 1xM12
• 2x Grove-Erweiterungsanschlüsse
• PWR485-Kommunikation

Dokumentation:

• Quick Start Guide

• Offizielles M5Stack Forum

Technische Details:

• Hersteller: M5Stack

• Hersteller SKU: K026-B

• DC-Konverter: MP1584

• Eingangsspannung: 9-24V

• Ausgangsspannung: 5V

• Ausgangsstrom: 2A

• Anschlüsse: 2x: Grove, 1x PWR485

• Abmessung: 54 x 54 x 28 (ohne Pins)

• Gewicht: 130g

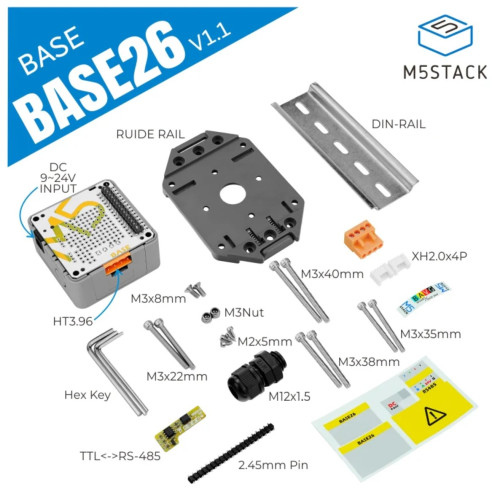

Lieferumfang:

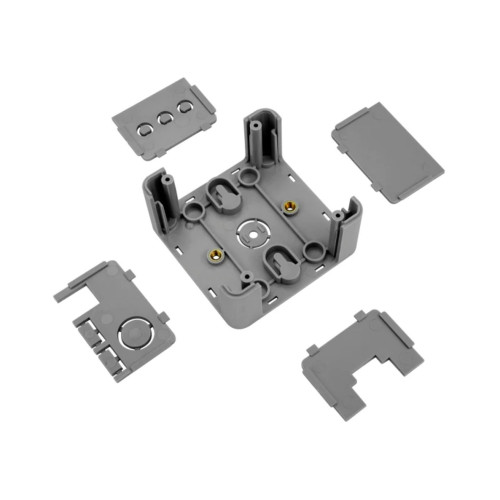

• 1x Base26 V1.1 Grundgehäuse

• 1x RS485-To-TTL Adapterplatine

• 2x HY2.0-4P Terminal

• 1x 1,5mm Sechskantschlüssel

• 1x 2.0mm Sechskantschlüssel

• 1x 2,5 mm Sechskantschlüssel

• 1x 35mm silberne Metallschiene

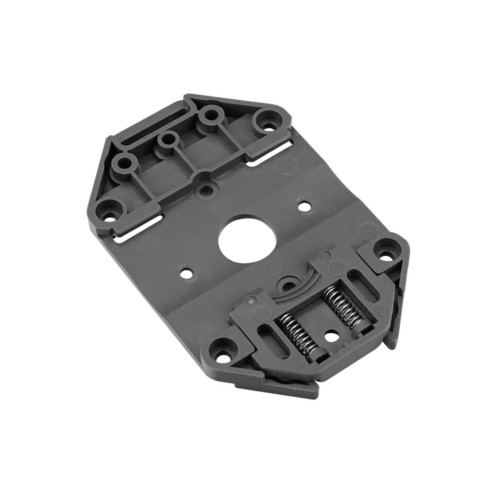

• 1x 35mm schwarzer Schienenclip

• 2x M3*8mm Schrauben (Senkkopf, mechanische Verzahnung)

• 2x M3*22mm Schrauben (Tellerkopf, mechanische Verzahnung)

• 2x M3*35mm Schrauben (Linsenkopf, mechanische Verzahnung)

• 2x M3*38mm Schrauben (Tellerkopf, mechanische Verzahnung)

• 2x M3*40mm Schrauben (Tellerkopf, mechanische Verzahnung)

• 4x M2*5mm Schrauben (Tellerkopf, selbstschneidend)

• 1x Kabelverschraubung (M12)

• 2x M3-Muttern (mit rutschfestem Gummiring)

• 1x 2,54mm-20P Stiftleiste (Gesamthöhe 5,32mm)

• 1x Klemme HT3.96-4P

• 1x Produktaufkleber
