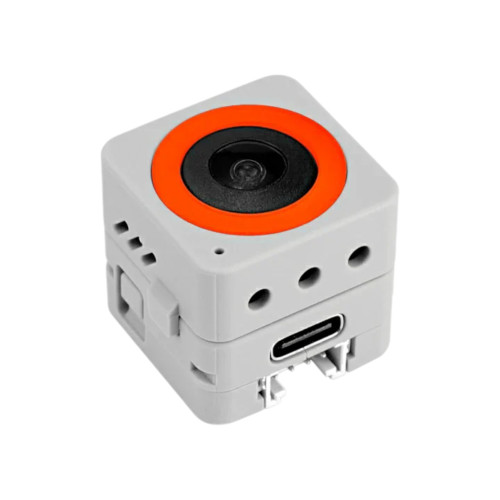

M5Stack AtomS3R Kamera Kit M12 8MB PSRAM

Das M5Stack AtomS3R Kamera Kit M12 bietet dir eine vielseitige Lösung für hochauflösende Bildverarbeitung und IoT-Anwendungen. Mit der 3-Megapixel-Kamera OV3660 und dem leistungsstarken ESP32-S3-PICO-1-N8R8 Controller kannst du Bilder in beeindruckender Qualität aufnehmen und verarbeiten. Dank der eingebauten UVC-Firmware funktioniert die Kamera als Plug-and-Play-USB-Kamera, ohne dass zusätzliche Treiber erforderlich sind. Das Kit verfügt über eine erweiterte 3D-Antenne, die eine zuverlässige und stabile WLAN-Verbindung gewährleistet. Zudem sind 9-Achsen-Sensoren (6-Achsen-Beschleunigungs- und Gyroskopsensor sowie 3-Achsen-Magnetometer) integriert, die dir präzise Bewegungserkennungen ermöglichen. Ein Type-C-Anschluss sorgt für die Stromversorgung und Firmware-Updates. Durch die kompakte Bauweise und flexible Schnittstellen eignet sich das AtomS3R M12 ideal für eingebettete Anwendungen, Bildungsprojekte und IoT-Entwicklungen.

Empfohlenes Zubehör:

• USB-C Magnetisches Lade-Datenkabel gewinkelt 1m

Eigenschaften:

• 3-MP-Kamera (OV3660): Liefert klare und hochauflösende Bilder, ideal für Bildverarbeitung und visuelle Anwendungen.
• Hauptcontroller ESP32-S3-PICO-1-N8R8: Dual-Core-Prozessor mit bis zu 240 MHz für zuverlässige Leistung.
• Erweiterte Speicherkapazität: 8MB Flash und 8MB PSRAM bieten ausreichend Speicher für anspruchsvolle Anwendungen.
• Neun-Achsen-Sensor: Kombiniert BMI270 für Beschleunigung und Drehgeschwindigkeit sowie BMM150 Magnetometer für präzise Bewegungserkennung.
• Infrarot-Übertragungsfunktion: Ermöglicht dir das Steuern externer Geräte über Infrarot.
• USB Video Class (UVC) Unterstützung: Kann als USB-Kamera ohne zusätzliche Treiber verwendet werden.
• Erweiterte Anschlussmöglichkeiten: HY2.0-4P-Erweiterungsport und mehrere GPIOs für zusätzliche Module und Peripheriegeräte.

Anwendungsbeispiele:

• Verwendung als USB-Kamera für PC-basierte Bildverarbeitung.
• Erkennung und Analyse von Bewegungen und Richtungen in IoT-Projekten.
• Smart Home Steuerung durch Infrarot-Übertragung.
• Entwicklungsplattform für interaktive Bildungsprojekte.
• Bildüberwachung und Datenübertragung für eingebettete IoT-Geräte.

Dokumentation:

• M5Stack Wiki
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: C126-M12
• SoC: ESP32-S3-PICO-1-N8R8 mit Dual-Core Xtensa LX7 Prozessor, bis zu 240 MHz, unterstützt USB-OTG.
• PSRAM: 8 MB für erweiterten Speicher und hohe Verarbeitungsleistung.
• Flash-Speicher: 8 MB für zuverlässige Datenspeicherung und schnelle Zugriffe.
• 6-Achsen-Sensor (BMI270): Präzise Messungen mit 0.05% Genauigkeit für Beschleunigung und 0.05°/s für Winkelgeschwindigkeit; I2C-Adresse: 0x68.
• 3-Achsen-Magnetometer (BMM150): Genauigkeit von 0.3 µT, montiert am BMI270 zur Magnetometer-Datenübertragung.
• Kamera:
  • Sensorchip: OV3660
  • Maximale Bildrate: 30 Bilder pro Sekunde
  • Ausgabeformate: RAW RGB, RGB565/555/444, CCIR656, YCbCr422 und Kompression
  • Blende: F2.4
  • Auflösung: 3 Megapixel (MP)
  • Brennweite: 1.8 mm ±5%
  • Sichtfeld: 120° FOV
• Infrarot-Übertragung:
  • Reichweite bei 180°: 12.46 m
  • Reichweite bei 90°: 1.45 m
  • Reichweite bei 45°: 3.88 m
• Ruhestromverbrauch:
  • GPIO-5V: 11.63 µA
  • Grove-5V: 10.75 µA
  • USB-5V: 92.50 µA (inklusive Verlust durch PD-Widerstände)
• Reservierte GPIO-Pins: G5, G6, G7, G8, G38 und G39 für flexible Erweiterungsmöglichkeiten.
• Betriebstemperatur: Funktioniert zuverlässig bei Temperaturen von 0°C bis 40°C.
• Abmessung: 24 x 24 x 22.1mm
• Gewicht: 18g

Lieferumfang:

• 1x M5Stack AtomS3R Kamera Kit M12 8MB PSRAM
