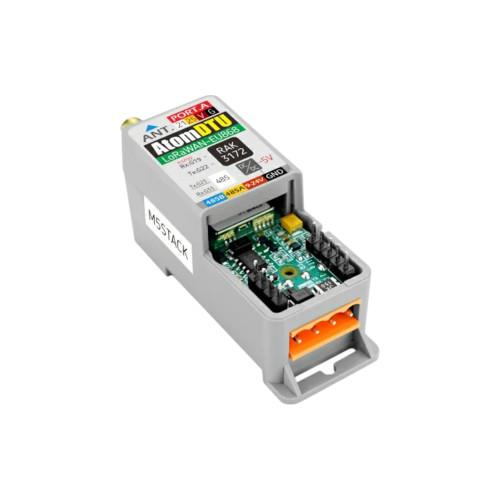

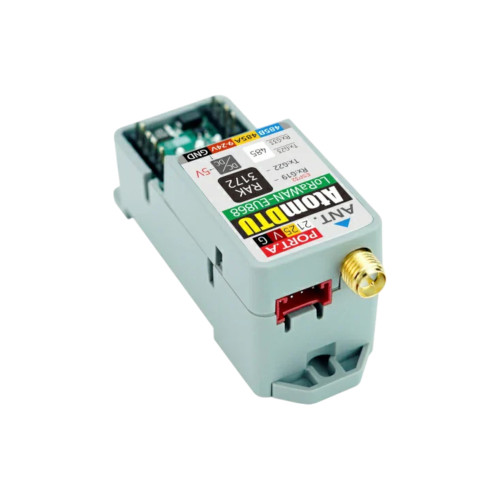

M5Stack Atomic DTU LoRaWAN Base EU868 STM32WLE5CC

Das M5Stack Atomic DTU LoRaWAN Base EU868 ist eine kompakte und leistungsstarke Datenübertragungseinheit für die drahtlose Kommunikation über das LoRaWAN-Netzwerk. Es nutzt den integrierten STM32WLE5-Chip mit LoRa-Unterstützung, um eine besonders energieeffiziente und langstreckentaugliche Datenübertragung zu ermöglichen. Mit Unterstützung für LoRaWAN Class A, B und C ist dieses Modul ideal für den Einsatz in professionellen IoT-Anwendungen. Die Kommunikation erfolgt über UART mittels AT-Befehlen oder alternativ über RS485 – ideal für industrielle Anwendungen. Dank P2P-Funktionalität kann das Modul auch direkt mit anderen LoRa-Geräten kommunizieren, ohne dass ein Gateway erforderlich ist. Die mitgelieferte Stabantenne bietet hohe Reichweite und stabile Signalqualität. Die Montage erfolgt einfach per DIN-Schiene, was eine schnelle Integration in bestehende Schaltschränke ermöglicht. Zusätzlich sind LEGO-kompatible Befestigungsmöglichkeiten vorhanden. Das Modul ist mit Entwicklungsplattformen wie Arduino IDE, UIFlow1 und UIFlow2 kompatibel. Damit eignet sich das Atomic DTU sowohl für industrielle Anwendungen als auch für Smart-Agriculture-Projekte.

Eigenschaften:

• Die integrierte STM32WLE5-Plattform unterstützt LoRaWAN Class A, B und C mit hoher Energieeffizienz.
• Das Modul ist für die EU868-Frequenz (868–870 MHz) ausgelegt und damit ideal für europäische Anwendungen.
• RS485- und UART-Schnittstellen ermöglichen flexible Integration in industrielle Systeme.
• LoRa P2P-Modus erlaubt direkte Punkt-zu-Punkt-Verbindungen ohne Gateway.
• Die mitgelieferte Antenne bietet hohe Empfangsempfindlichkeit bei geringem Stromverbrauch.

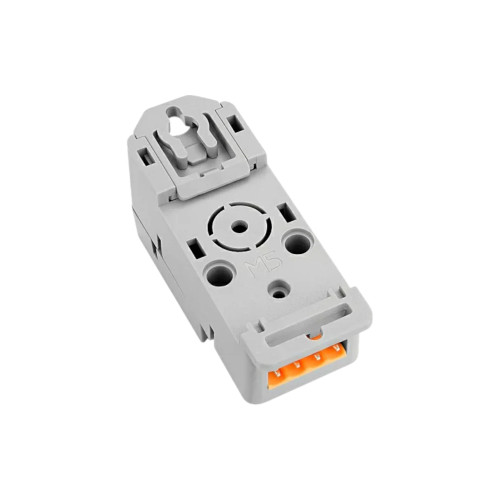

• Die DIN-Schienenaufnahme ermöglicht einfache Installation in Verteilerschränken.
• LEGO-kompatible Befestigungspunkte erweitern die Montagemöglichkeiten.
• Unterstützung für Arduino, UIFlow1 und UIFlow2 erleichtert die Entwicklung individueller Anwendungen.

Anwendungsbeispiele:

• Einsatz in Smart-Agriculture-Sensoren zur drahtlosen Messdatenübertragung
• Überwachung von Umweltparametern an abgelegenen Orten über LoRaWAN
• Direkte Maschinenkommunikation via LoRa P2P in der Fabrikautomation
• Verteilte Messwerterfassung in Energie- oder Wasserversorgungsnetzen
• Integration in industrielle Steueranlagen mit RS485-Bus

Dokumentation:

• Quick Start Guide
• Offizielles M5Stack Forum

Technische Daten:

• Hersteller: M5Stack
• Hersteller SKU: A152-EU868
• LoRa-Lösung: STM32WLE5 @ 256 KB Flash, 64 KB RAM
• Frequenzband: EU868 (868–870 MHz)
• LoRaWAN-Protokoll: Class A, B, C / Version 1.0.3
• Empfindlichkeit: –137 dBm
• LoRaWAN-Modi: OTAA, ABP
• Kommunikation: UART @ 115200 bps (AT-Befehle), RS485
• Antenne: SMA-Stabantenne, 0.5 dBi, 195 mm
• Standby-Verbrauch: 9 V @ 168 µA
• Betriebsstrom:
  • Empfang: 9 V @ 50.32 mA (500 kbps) / 49.94 mA (125 kbps)
  • Senden: 9 V @ 51.56 mA (500 kbps) / 102.79 mA (125 kbps)
• Betriebstemperatur: 0–40 °C
• Abmessung: 65.3 × 28.7 × 24.0 mm
• Gewicht: 59g

Lieferumfang:

• 1× M5Stack Atomic DTU LoRaWAN Base EU868 STM32WLE5CC
• 1× Stabantenne (0.5 dBi, SMA, 195 mm)
• 1× HT3.96-4P Schraubanschluss
