Luckfox Pico RV1106 86 Panel 1408 Entwicklungsboard mit 4 Zoll IPS Touchscreen

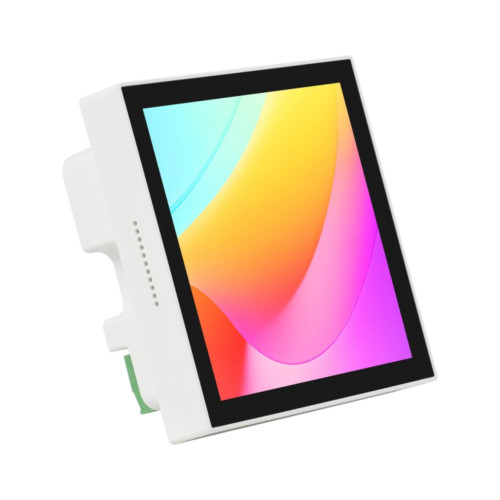

Das Luckfox Pico 86 Panel 1408 ist ein leistungsstarkes Smart Panel für Embedded- und Steuerungsanwendungen. Ausgestattet mit dem RV1106G3 Prozessor und einer integrierten 1 TOPS NPU bietet es eine hervorragende Grundlage für KI-gestützte Bildverarbeitung, Steuerung und Automatisierung. Das 4 Zoll grosse IPS Touchdisplay mit 720×720 Pixel Auflösung liefert klare und farbtreue Darstellungen mit einem weiten 170° Blickwinkel und hoher Helligkeit. Der kapazitive 5-Punkt-Multi-Touch erlaubt eine intuitive Bedienung in anspruchsvollen Projekten.

Dank der integrierten Konnektivität mit Wi-Fi 6 und Bluetooth 5.2/BLE sowie einem 100M RJ45 Ethernet-Port eignet sich das Panel hervorragend für Smart-Home-Systeme, industrielle Steuerungen und vernetzte IoT-Lösungen. Zusätzlich sind ein Mikrofon, Lautsprecher, zwei Relais-Ausgänge und eine RS485-Schnittstelle verbaut, womit sich eine Vielzahl an Projekten ohne Zusatzhardware realisieren lässt. Das kompakte Design im 86 mm Format erlaubt die einfache Integration in Wandsysteme oder Steuergehäuse.

Eigenschaften:

• Das integrierte 4 Zoll IPS Display bietet 720×720 Pixel Auflösung mit hoher Farbtreue.
• Der RV1106G3 Prozessor mit 1 TOPS NPU ermöglicht KI-Berechnungen und Bildverarbeitung.
• Kapazitiver 5-Punkt-Touch erlaubt eine intuitive und präzise Bedienung.
• Konnektivität durch Wi-Fi 6, Bluetooth 5.2/BLE und 100M Ethernet RJ45 ist integriert.
• Audiofunktionen sind über eingebautes Mikrofon und Lautsprecher verfügbar.

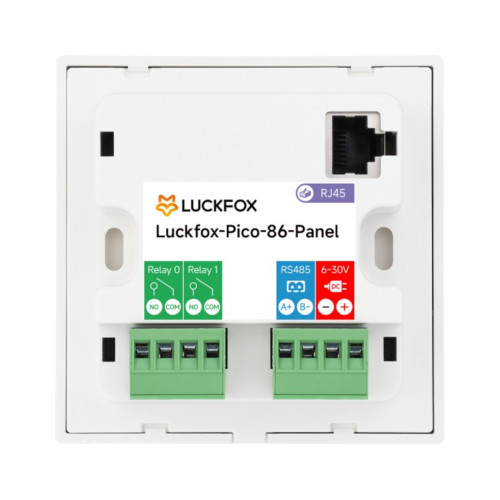

• Zwei Relais-Ausgänge und eine RS485-Schnittstelle erweitern den Einsatzbereich.
• RTC mit Batterie-Backup sorgt für zuverlässige Zeitsteuerung.
• Das 86 mm Standardformat ermöglicht einfache Wandmontage.

Anwendungsbeispiele:

• Visualisierung und Steuerung von Smart-Home-Systemen
• Integration in industrielle Automatisierungs- und Steuerungssysteme
• HMI-Lösungen (Human Machine Interface) in Maschinen und Anlagen
• Kompakte KI-gestützte Bildverarbeitungsprojekte
• Intelligente Steuerung mit direkter Wandmontage

Board Übersicht:

1. Core1106

2. ACT_LED
   Zur Anzeige des Systembetriebsstatus im Standard-Image
3. USB-Type-C-Anschluss
   Zur Stromversorgung und zum Flashen von Programmen
4. BOOT-Taste
   Beim Einschalten oder Zurücksetzen gedrückt halten, um in den Download-Modus zu gelangen
5. RESET-Taste
   Zum Neustarten des Systems
6. Onboard-Mikrofon
7. RGB-LCD-Schnittstelle
8. RTC-Knopfzellenhalter
9. Audio-Schnittstelle
   MX1.25 2P-Anschluss, unterstützt 8Ω 1W Lautsprecher
10. Serieller Debug-Port
    SH1.0 3P-Anschluss
11. 14-Pin-Multifunktions-Header
    Zum Anschluss an 86-Panel-Bottom-Board

Dokumentation:

•  Luckfox Wiki

Technische Daten:

• Hersteller: Luckfox
• Hersteller SKU: 31279
• Prozessor: RV1106G3 mit 1 TOPS NPU
• Arbeitsspeicher: 256 MB DDR3L
• Display: 4 Zoll IPS Touch, 720×720 Pixel, 5-Punkt kapazitiv
• Helligkeit: 400 cd/m²
• Kontrast: 1000:1
• Blickwinkel: 170°
• Konnektivität: Wi-Fi 6, Bluetooth 5.2/BLE, 100M RJ45 Ethernet
• Schnittstellen: RS485, 2× Relais, USB-C, Debug Port
• Audio: integrierter Lautsprecher und Mikrofon
• RTC: mit Batterie-Backup
• Abmessung: 87 × 87 × 40 mm
• Gewicht: 247 g

Lieferumfang:

• 1× Luckfox Pico RV1106 86 Panel 1408 Entwicklungsboard mit 4 Zoll IPS Touchscreen
