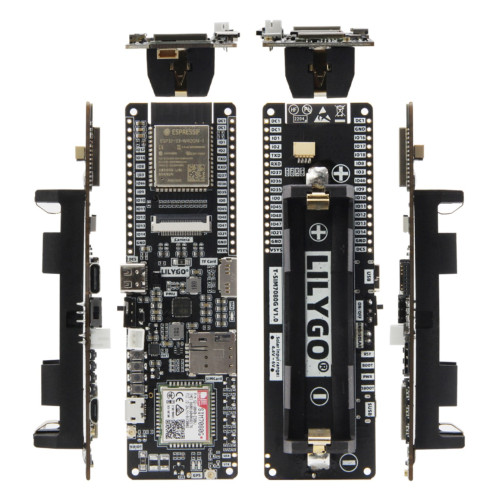

LilyGo T-SIM7080G-S3 mit NB-IoT Cat-M und GPS

Die T-SIM7080G-S3 von Lilygo ist eine Entwicklungsplatine für das Internet der Dinge (IoT), die auf dem ESP32-S3-Chip basiert und den SIM7080G-Modemchip von SIMCom verwendet. Die Platine unterstützt Cat-M, NB-IoT, WIFI und Bluetooth 5.0 mit GPS und verfügt über 16 MB Flash-Speicher und 8 MB PSRAM2. Sie kann über verschiedene Schnittstellen wie UART, I2C oder SPI angesteuert werden. Die Platine ist ideal für IoT-Anwendungen wie Smart Home, Smart City, Smart Agriculture und Industrieautomation. Auf der Rückseite ist ein 18650 Batteriefach für einen Li-Ion Akku bereits vormontiert, um die autonome Betreibung zu ermöglichen. Falls die Energie nicht ausreicht kann zusätzlich zum Laden des Akkus eine 4.4-6V Solarzelle angeschlossen werden.

Empfohlenes Zubehör:

• Li-Ion Akku 3.7V 3200mA NCR18650B 18650
• Solarzelle 5V 200mA 1W 110x60mm

Dokumentation:

• Github

LilyGo T-SIM7080G-S3 Pinout:

Technische Details:

• Hersteller: Lilygo
• Hersteller-SKU: H606
• Spannungseingang für Solarzelle: 4.4-6V
• MCU: ESP32-S3
• ESP32-S3 Taktrate: 240Mhz
• ESP32-S3 Flash-Speicher: 16MB
• ESP32-S3 PSRAM: 8MB
• ESP32-S3 Wi-Fi: IEEE 802.11 b/g/n-konform
• ESP32-S3 Bluetooth LE: Bluetooth 5, Bluetooth Mesh
• ESP32-S3 Peripherie-Schnittstellen: I2C, SPI, UART, SDIO, I2S, CAN
• CAT-M & NB-IoT: SIM7080G
• SIM7080G Formfaktor: 77 PIN
• SIM7080G Region: G:Global
• CAT-M Frequenzbänder: B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66, B85
• CAT-NB Frequenzbänder: B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28
• CAT-M Uplink Datenübertragung: 1119Kbps
• CAT-M Downlink Datenübertragung: 589Kbps
• CAT-NB Uplink Datenübertragung: 150Kbps
• CAT-NB Downlink Datenübertragung: 136Kbps
• Stromverbrauch im Ruhezustand: 0,6uA
• PSM-Stromverbrauch: 3,2uA
• Versorgungsspannung: 3,4~4.2V
• GNSS: GPS, GLONASS, BS und Galileo
• Protokoll: TCP, IP, IPV4, IPV6, DNS, Mulit-PDP, FTP, FTPS, HTTP, HTTPS
• Android RIL: Android 5.0, 6.0, 7.0, 8.0, 9.0
• USB-Treiber: Microsoft Windows 7/8/10, Linux, Android
• SIM-Karte 1.8V/3.0V
• Zertifizierung: RoHS, REACH, JATE, Telec, Docomo, KDDI, Softbank, RCM, CE(RED), GCF, Deutsche Telekom, FCC, PTCRB, AT&T, Verizon, T-Mobile, US Cellular, IC
• Abmessungen: 110 x 32 x 19.5mm
• Gewicht: 66g

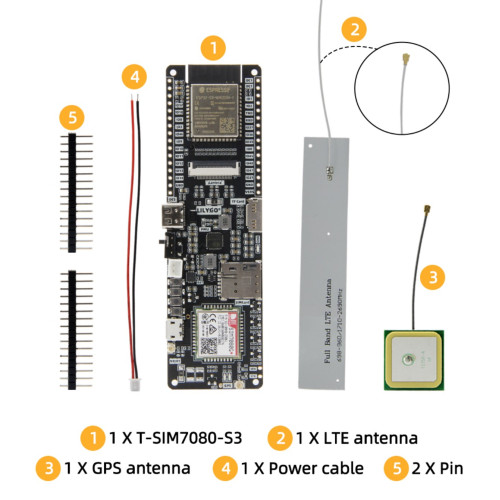

Lieferumfang:

• 1x LilyGo T-SIM7080G-S3 mit NB-IoT Cat-M und GPS
• 1x LTE-Antenne
• 1x GPS-Antenne
• 1x Strom Kabel PH2.0 für Solarzelle
• 2x Stiftleiste 16PIN
