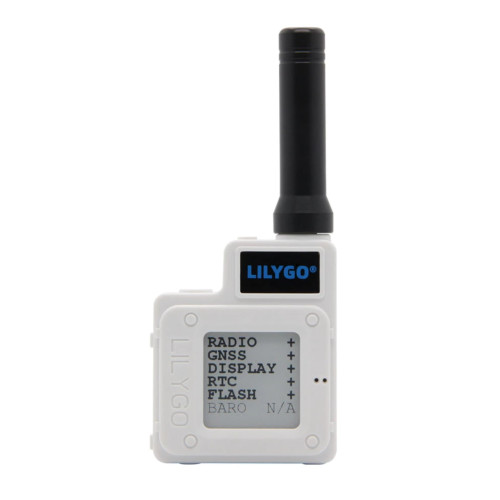

LilyGo T-Echo TTGO Meshtastic 868MHz avec capteur BME280

Ceci est un tracker LoRaWAN APRS de LilyGo avec un capteur BME280 intégré. Le T-Echo est une continuation de la série T-Beam. Le T-Echo dispose d'un module GNSS à système multiple L76K qui mesure la position avec une précision de 2 m et envoie ensuite via un transcepteur LoRa SX1262. Le MCU intégré nRF52840 offre une connectivité Bluetooth 5.0, Bluetooth Mesh, Zigbee et ANT. De plus, il peut communiquer via toutes les interfaces courantes comme UART, SPI, I2C, I2S, QSPI, TWI et PDM.  Un écran E-Paper de 1,54 pouce affiche toutes les informations nécessaires avec une très faible consommation d'énergie. Avec la batterie Li-Po intégrée de 850mAh, cela permet une durée de fonctionnement beaucoup plus longue qu'un écran OLED. Le module dispose sur le dessous d'un capteur NFC, que vous pouvez par exemple utiliser pour rafraîchir l'écran E-Paper avec votre téléphone. Le module est programmé via un port USB-C.

Accessoires recommandés :

• Antenne flexible Meshtastic
• Antenne Lora 868 MHz
• Kit d'extension de batterie LilyGO TTGO T-Echo 2400mAh

Caractéristiques :

• Tracker APRS LoRa 868MHz
• Connectivité Bluetooth 5.0, Bluetooth Mesh, Zigbee, ANT, 802.15.4 et Thread
• Capteur BME280 pour mesurer la température, l'humidité et la pression atmosphérique.
• Module GPS L76K, mesure de position à 2 m près
• Écran E-Paper basse consommation de 1,54 pouce
• Bouton de réinitialisation, démarrage et bouton tactile programmable
• Capteur NFC pour rafraîchir l'écran
• Boîtier ABS robuste

Documentation :

• T-Echo Github
• Meshtastic Github

Plan de broches LilyGo T-Echo :

Détails techniques :

• Fabricant : LilyGo
• Référence fabricant : H512
• MCU : nRF52840
• Mémoire Flash : 2MB
• RAM : 256KB
• Interfaces de bus : UART, SPI, TWI, PDM, I2S, QSPI
• Connectivité sans fil : Bluetooth 5.0, Bluetooth Mesh, Zigbee, ANT, 802.15.4 et Thread
• Transcepteur LoRa : SX1262
• Fréquence : UE868MHz
• Taille de l'écran : 1.54 pouces
• Niveaux de gris : 2
• Rafraîchissement complet : 2s
• Résolution : 200x200
• RTC Chip : PCF8563
• Module GPS : L76K
• Tolérance de position : 2m
• Capteur : BME280 de Bosch (température, humidité, pression atmosphérique)
• Interface USB : USB-C
• Bouton tactile : TTP223
• Extension : Socket d'expansion BTB 10 broches
• Dimensions : 66 x 54 x 24mm
• Poids : 132g

Contenu de la livraison :

• 1x LilyGo T-Echo TTGO Meshtastic 868MHz avec capteur BME280
• 1x Antenne 868MHz
• 1x Câble USB-C 30cm
