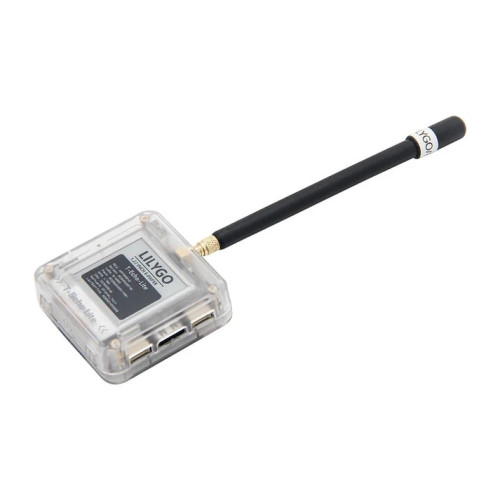

LilyGo T-Echo Lite 868 MHz mit Gehäuse und externe Antenne

Der LilyGo T-Echo Lite 868 MHz ist ein kompaktes Entwicklungsboard im Core-plus-Base-Splitdesign, das eine flexible Nutzung in verschiedenen Szenarien ermöglicht. Das Herzstück bildet der Nordic Semiconductor NRF52840-Mikrocontroller mit 1 MB Flash-Speicher und 256 kB RAM. Die Kombination aus LoRa-Funk, NRF52840 und E-Paper-Display gilt als eine der energieeffizientesten Lösungen für drahtlose Sensorknoten und Kommunikationsanwendungen. Das Board unterstützt Bluetooth 5, Thread, ANT, Bluetooth Mesh, 802.15.4 sowie Zigbee und ist damit für eine breite Palette von Funkprotokollen ausgelegt. Für die LoRa-Kommunikation ist das Gerät auf die 868-MHz-Frequenz ausgelegt, die in Europa für lizenzfreien Betrieb zugelassen ist. Die externe Antenne verbessert die Empfangs- und Sendeleistung gegenüber einer integrierten Lösung spürbar. Das Gerät wird mit einem Gehäuse geliefert, das die Elektronik mechanisch schützt und den Einsatz ausserhalb des Labors erleichtert. Die Programmierung erfolgt über die Arduino-IDE oder VS Code, was den Einstieg für Maker und Entwickler vereinfacht. Das Board ist mit der Meshtastic-Firmware kompatibel und eignet sich damit für den Aufbau dezentraler, vermaschter Funknetzwerke ohne Internetinfrastruktur. Die Batteriemessung erfolgt über IO 0.31, der ADC ist auf IO 0.2 gelegt. Als Lite-Version des T-Echo verzichtet das Gerät auf einige Komponenten des Originals, bietet dafür aber ein besonders kompaktes Format und reduzierten Stromverbrauch. Das Splitdesign aus Core und Base erlaubt es, den Kern separat zu verwenden oder mit Erweiterungsmodulen wie dem L76K-GPS-Modul zu kombinieren.

Empfohlenes Zubehör

• WisBlock GNSS GPS Location Module RAK12501
• Lora 868 MHz Antenne

Eigenschaften

• Mikrocontroller: Das Board basiert auf dem Nordic NRF52840 mit 1 MB Flash und 256 kB RAM.
• Funkfrequenz: Die LoRa-Kommunikation arbeitet auf 868 MHz und ist für den europäischen Markt zugelassen.
• Multiprotokoll-Funk: Bluetooth 5, Thread, ANT, Bluetooth Mesh, 802.15.4 und Zigbee werden unterstützt.
• Meshtastic-Kompatibilität: Das Board ist für den Betrieb mit der Meschastic-Firmware geeignet und ermöglicht vermaschte Funknetzwerke.
• Gehäuse und externe Antenne: Das Gerät wird mit einem Schutzgehäuse und einer externen Antenne für verbesserte Funkreichweite geliefert.
• Splitdesign: Das Core-plus-Base-Konzept erlaubt den modularen Einsatz und die Kombination mit Erweiterungsmodulen.

Anwendungsbeispiele

• Aufbau eines Meshtastic-Knotens für dezentrale Textkommunikation ohne Mobilfunknetz
• Einsatz als energiesparender LoRa-Sensorknoten in Umgebungsüberwachungsprojekten
• Integration in tragbare Geräte dank kompaktem Gehäuse und geringem Stromverbrauch
• Kombination mit dem L76K-GPS-Erweiterungsmodul für GPS-gestützte Tracking-Anwendungen

Dokumentation

• Produktinformationen Repository
• CH9102 Treiber Für Mac
• CH9102 Treiber Für Windows
• LilyGo Wiki

Technische Daten

• Hersteller: LilyGo
• Hersteller SKU: H778
• EAN: 0792649738795
• Mikrocontroller: Nordic Semiconductor NRF52840
• Flash-Speicher: 1 MB
• RAM: 256 kB
• LoRa-Frequenz: 868 MHz
• Wireless-Protokolle: Bluetooth 5, Thread, ANT, Bluetooth Mesh, 802.15.4, Zigbee
• Programmierpattform: Arduino-IDE, VS Code
• Batteriemessung: IO 0.31
• ADC: IO 0.2
• Verpackungsabmessungen: 41 × 40 × 19 mm
• Bruttogewicht: 53 g

Lieferumfang

• LilyGo T-Echo Lite 868 MHz mit Gehäuse und externe Antenne
