LilyGo T-Deck Pro 868MHz LoRa-Modul mit 2.8 Inch E-Ink Display

Das LilyGo T-Deck ESP32-S3 ist ein leistungsstarkes All-in-One-Modul mit integriertem 2.8 Zoll E-Ink Display und integrierter 868MHz LoRa-Technologie. Es basiert auf dem ESP32-S3R8, einem Dual-Core-Mikrocontroller mit Wi-Fi und Bluetooth LE. Das Gerät eignet sich hervorragend für mobile Projekte, bei denen stromsparende Anzeige und drahtlose Kommunikation gefragt sind. Der verbaute E-Ink Bildschirm ist besonders energieeffizient und bietet eine ausgezeichnete Lesbarkeit bei Tageslicht. Neben dem Display verfügt das T-Deck über eine QWERTY-Tastatur, ein Mikrofon, Lautsprecher und eine 3. mm Klinkenbuchse. Über USB-C erfolgt sowohl die Stromversorgung als auch das Flashen neuer Software. Der interne Akkuanschluss mit Ladeschaltung ermöglicht den mobilen Einsatz ohne externe Stromquelle. Ein MicroSD-Kartenslot, eine programmierbare RGB-LED sowie verschiedene GPIO-Anschlüsse erweitern die Funktionalität. Das Gehäuse ist vollständig vormontiert und robust ausgeführt. Durch die offene Softwarearchitektur eignet sich das Modul ideal für DIY-Anwendungen, Terminalprojekte oder IoT-Steuerungen. Der Hersteller stellt eine umfassende Dokumentation und Beispielcode zur Verfügung.

Eigenschaften:

• Integriertes 868 MHz LoRa-Modul
• Das verbaute Display ist ein 2.8 Zoll grosses E-Ink Panel mit 296 × 128 Pixeln Auflösung.
• Der Mikrocontroller basiert auf dem ESP32-S3R8 mit 240 MHz Dual-Core und integrierter Wi-Fi/Bluetooth-Funktionalität.
• Die Eingabe erfolgt über eine physische QWERTY-Tastatur mit Silikontasten.
• Ein integriertes Mikrofon und ein Lautsprecher ermöglichen Audiofunktionen.
• Die Stromversorgung und Datenübertragung erfolgt über eine USB-C-Schnittstelle.
• Ein JST-Anschluss mit integrierter Ladeschaltung erlaubt Akkubetrieb.
• Zusätzliche Komponenten wie RGB-LED, MicroSD-Karte und 3.5 mm Audioanschluss sind bereits vorhanden.
• Das Modul ist vollständig montiert und sofort einsatzbereit.

Anwendungsbeispiele:

• Tragbares Text-Terminal mit E-Ink Anzeige
• Offline-Reader oder Datenlogger mit Tastatureingabe
• Programmierbares IoT-Bedienfeld
• Low-Power Display-Steuerung mit Akku
• Entwicklung mit Arduino oder MicroPython

Dokumentation:

• T-Deck Pro Github
• Meshtastic Website
• Meshtastic Github

Technische Daten:

• Hersteller: LilyGO
• Hersteller SKU: H693-01
• Mikrocontroller: ESP32-S3R8, Dual-Core 240 MHz
• RAM: 512 KB SRAM + 8 MB PSRAM
• Flash: 16 MB
• Display: 2.8 Zoll E-Ink, 296 × 128 Pixel, schwarzweiss
• Kommunikation: Wi-Fi 802.11b/g/n, Bluetooth 5.0 LE
• LoRa:
  • Chip: SX1262
  • LoRa Frequenzbereich: 868 MHz (EU868)
  • LoRa Modulation: LoRa (Chirp Spread Spectrum)
  • LoRa Sendeleistung: max. 22 dBm (einstellbar)
  • LoRa Empfindlichkeit: bis zu -148 dBm
  • LoRa Reichweite: bis zu 5 km (abhängig von Umgebung)
  • LoRa Schnittstelle: SPI
  • LoRa Antenne: Externe Antenne (U.FL/IPEX-Anschluss)
• Audio: Mikrofon, Lautsprecher, 3.5 mm Klinke
• Speicher: MicroSD-Kartenslot
• Stromversorgung: USB-C, Akkuanschluss mit Ladeschaltung
• Eingabe: QWERTY-Tastatur mit Silikontasten
• Abmessung: 120 × 51 × 13 mm
• Gewicht: 168 g

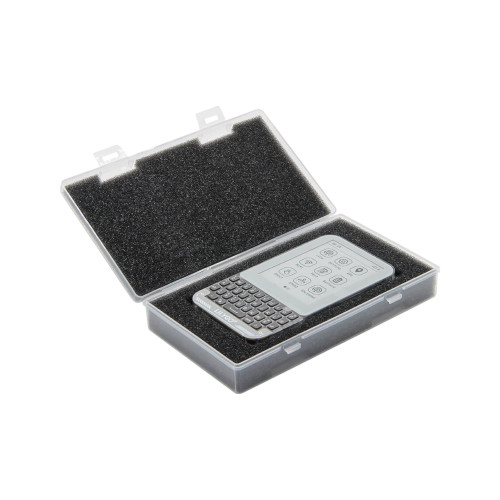

Lieferumfang:

• 1x LilyGo T-Deck Pro 868MHz LoRa-Modul mit 2.8 Inch E-Ink Display
