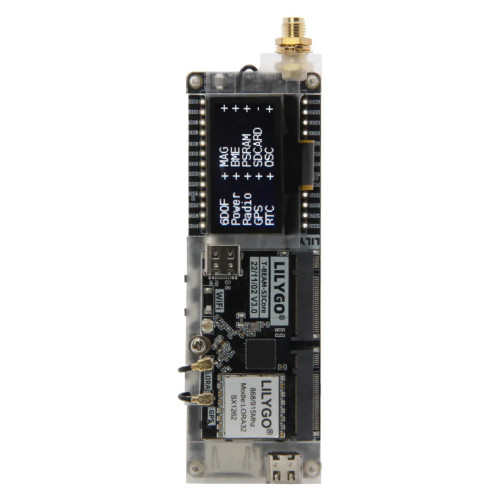

LilyGo T-Beam SUPREME Meshtastic ESP32-S3 868mhz Lora-Modul mit GPS

Das LilyGo T-Beam SUPREME ist ein hochentwickeltes Lora Entwicklungsboard von LILYGO. Es ist ausgestattet mit einem ESP32-S3 Dual-Core Mikroprozessor, LoRa SX1262 und GPS L76K Chip. Das Board ist ideal für IoT-Projekte und bietet eine Vielzahl von Anwendungsmöglichkeiten. Es unterstützt 2,4 GHz Wi-Fi und Bluetooth 5 (LE). Das Board kommt mit 8MB Flash und 8MB PSRAM, was für die meisten Anwendungen mehr als ausreichend ist. Auf der Rückseite ist ein 18650 Batteriefach bereits vormontiert, um die autonome Betreibung zu ermöglichen. Mit seiner LoRa-Funktionalität ist es ideal für Projekte, die eine lange Reichweite erfordern. Zusätzlich eignet es sich hervorragend für die Nutzung mit Meshtastic, einem offenen, dezentralen Mesh-Netzwerk.

Empfohlenes Zubehör:

• Li-Ion Akku 3.7V 3200mA NCR18650B 18650
• Flexible Meshtastic Antenne

Eigenschaften:

• EU868MHz LoRaWAN
• GPS, Bluetooth und WiFI Konnektivität
• Oled Display und TF Karte

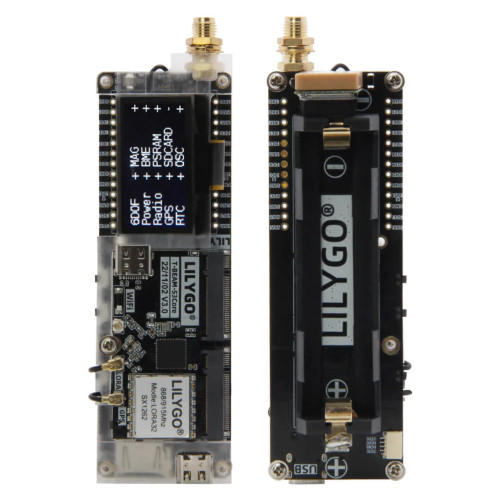

• Vormontiertes 18650 Batteriefach und AXP192 Akku Management
• SPI Interface
• Power und Reset Buttons

Anwendungsbeispiele

• IoT-Projekte mit langer Reichweite
• Fernüberwachungssysteme
• Ortungsdienste
• Meshtastic Netzwerk: Ideal für offene, dezentrale Mesh-Netzwerke, die auf kostengünstigen, stromsparenden Geräten laufen.

Dokumentation:

• Github
• Meshtastic T-Beam Supreme

Technische Daten:

• Hersteller: Lilygo
• Hersteller SKU: H661
• Eingangsspannung: 5V USB / 3,7-4,2V Akku
• MCU: ESP32-S3FN8 Dual-Core LX7 Mikroprozessor
• Drahtlose Konnektivität: 2,4 GHz Wi-Fi & Bluetooth 5 (LE) & Lora 868Mhz
• Flash-Speicher: 8MB
• PSRAM: 8MB
• IMU-Sensor: QMI8658
• Entwicklungsplattformen: Arduino, PlatformIO-IDE, Micropython
• GPS Modul: L76K
• Batteriechip: AXP192
• LoRa Chip: SX1262
• LoRa Frequenz: 868MHz
• Übertragung: +20dBm
• Empfang: -139dBm@LoRa &62.5Khz&SF=12&146bps
• -136dBm@LoRa &125Khz&SF=12&293bps
• -118dBm@LoRa &125Khz&SF=6&9380bps
• -123dBm@FSK&5Khz&1.2Kbps
• Frequenz Toleranz: ±15KHz
• FIFO Speicherplatz: 64Byte
• Datenrate:
• 1.2K~300Kbps@FSK
• 0.018K~37.5Kbps@LoRa    
• Modi: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
• Interface: SPI
• Baudrate: 9600
• Arbeitstemperatur: -40°C – 85°C

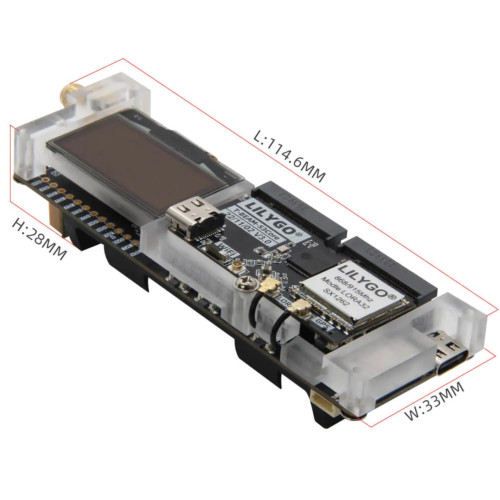

• Abmessung: 114 x 33 x 27mm
• Gewicht: 107.4g

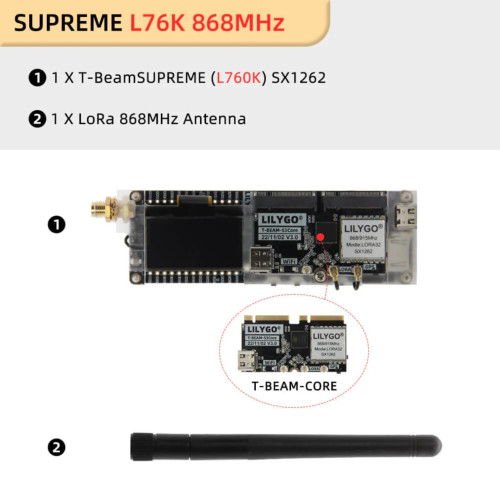

Lieferumfang

• 1x LilyGo T-Beam SUPREME Meshtastic ESP32-S3 868mhz Lora-Modul mit GPS
• 1x Antenne 868Mhz
• 2x 13Pin Stiftleisten
