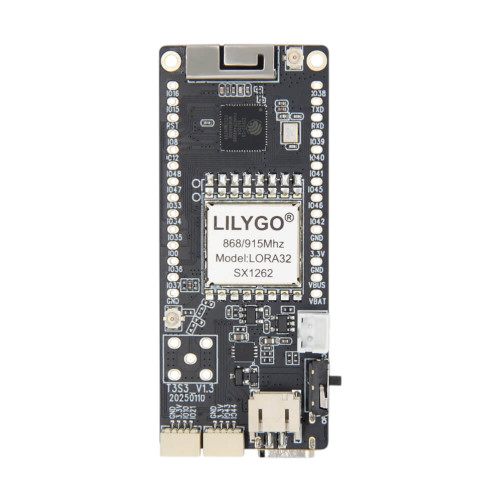

LilyGo TTGO T3 ESP32-S3 V1.3 868MHz avec écran 0,96 pouce

Le LILYGO T3 S3 V1.3 est une carte de développement LoRa polyvalente basée sur le microcontrôleur ESP32-S3 avec un écran OLED intégré de 0,96 pouce et un émetteur-récepteur SX1262 LoRa pour la fréquence de 868 MHz. La carte combine la puissance de calcul du processeur dual-core ESP32-S3FH4R2 avec 4 Mo de Flash et 2 Mo de PSRAM avec une communication radio longue portée fiable pour les réseaux LoRa européens. L'écran OLED monochrome de 128 × 64 pixels permet l'affichage des données de statut et des informations de débogage directement sur l'appareil. La carte prend en charge à la fois l'alimentation USB et les batteries LiPo 3,7 V avec circuit de charge intégré et interrupteur à batterie pour une utilisation mobile.

Caractéristiques :

• Processeur dual-core ESP32-S3 offrant un traitement puissant pour l'IoT et l'informatique de périphérie
• Émetteur-récepteur SX1262 LoRa à 868 MHz permettant des portées de plus de 10 km en extérieur
• Écran OLED de 0,96 pouce affichant les données de statut et les informations de débogage directement sur l'appareil
• Wi-Fi et Bluetooth 5.0 permettant connectivité locale et connexion smartphone
• Circuit de charge de batterie intégré avec interrupteur à batterie pour une utilisation mobile
• Emplacement pour carte TF et broches GPIO étendues offrant des options d'extension flexibles

Exemples d'application :

• Nœud Meshtastic pour communication texte hors réseau dans des réseaux maillés
• Capteurs environnementaux avec transmission LoRa pour l'agriculture intelligente et stations météorologiques
• Suivi de biens et gestion de flotte avec extension GPS
• Passerelle IoT pour connecter des capteurs à des plateformes cloud
• Plateforme de développement pour prototypes et preuve de concept basés sur LoRa

Documentation :

• GitHub – Dépôt Series LoRa de LilyGo

Spécifications techniques :

• Fabricant : LILYGO
• Référence fabricant : H771
• Microcontrôleur : ESP32-S3FH4R2 Dual-Core LX7
• Mémoire Flash : 4 Mo
• PSRAM : 2 Mo
• Connectivité sans fil : Wi-Fi 802.11 b/g/n, Bluetooth 5.0
• Puce LoRa : Semtech SX1262
• Fréquence LoRa : 868 MHz (UE)
• Écran : OLED de 0,96 pouce
• Résolution de l'écran : 128 × 64 pixels
• Pilote d'affichage : SSD1306 (I²C)
• Emplacement pour carte TF : Oui
• Assistance batterie : 3,7 V LiPo avec circuit de charge
• Interrupteur à batterie : Oui
• Boutons : Réinitialisation, Démarrage

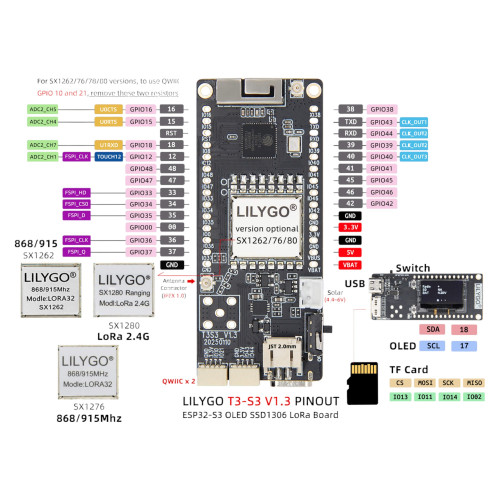

• GPIO : ADC, SPI, I²C, UART
• Port USB : USB-C
• Environnement de développement : Arduino IDE, PlatformIO, ESP-IDF
• Dimensions de l'emballage : 75 × 45 × 29 mm
• Poids brut : 34 g

Contenu de l'emballage :

• 1× LilyGo TTGO LoRa T3 ESP32-S3 V1.3 868 MHz avec écran de 0,96 pouce
• 1× Antenne LoRa 868 MHz (IPEX sur SMA femelle)
• 1× Kit de broches
• 1× Câble de raccordement de batterie avec connecteur JST
