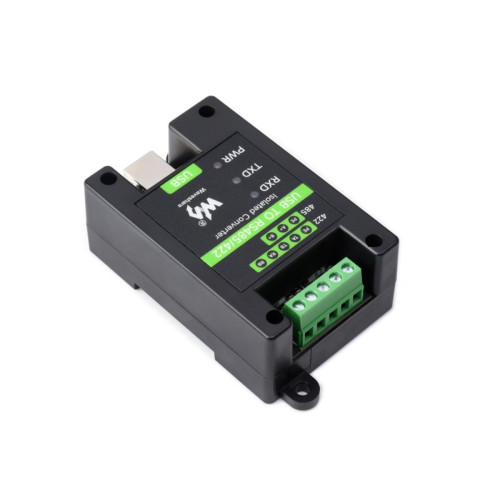

Industrieller USB zu RS485/422 Konverter FT232RL

Der USB zu RS485 / RS422 ist ein industrietauglicher, isolierter USB zu RS485/422 Konvertierter. Er verwendet den originalen FT232RNL, ein industrielles Schienendesign, eingebaute Schutzschaltungen wie Leistungsisolierung, ADI-Magnetkupplungsisolierung und TVS. Der USB zu RS485/422 ist einfach zu bedienen und kann automatisch und ohne Verzögerung senden und empfangen. Es zeichnet sich durch schnelle Kommunikationsgeschwindigkeit, Stabilität, Zuverlässigkeit und Sicherheit aus und kann für verschiedene industrielle Steuergeräte oder Anwendungen mit hohen Kommunikationsanforderungen eingesetzt werden.

Eigenschaften:

Integrierte Original FT232RL und SP485EEN ermöglichen schnelle Kommunikation, stabil und zuverlässig, Kompatibilität.
Integrierte Isolierung der Stromversorgung, bietet stabile isolierte Spannung und es benötigt keine zusätzliche Stromversorgung für das isolierte Terminal.
Der Wandler hat TVS-Sicherungen, um Überspannungen und Spannungsspikes zu unterdrücken.
Integrierte Selbsterholungssicherung und Schutzdioden sorgen für stabile Strom-/Spannungsausgänge, bieten Schutz vor Überstrom/Überspannung und verbessern die Stoßfestigkeit
Es hat ein Eingebauter 15KV ESD-Isolationsschutz und 600W Blitz- und Überspannungsschutz.
Integrierter 120R-Abschlusswiderstand an den RS485/RS422-Ports
Der Wandler hat 3LEDs, als Statusindikatoren.
Der Wandler hat ein Industrielles ABS-Gehäusedesign für die Schienenmontage, welches klein, einfach zu installieren und kostengünstig ist.

Dokumentation:

Waveshare Wiki

Technische Details:

Hersteller: Waveshare
Hersteller-SKU: 23949
Baudrate FT232RNL: 300bps ~ 3Mbps
Host-Anschluss: USB
Geräteanschluss: RS485/422
USB:

Betriebsspannung: 5V
Anschluss: USB-B
Schutz: 200mA Selbstrückstellende Sicherung, ESD-Schutz
Übertragungsdistanz: Etwa 5m

RS485/422:

Anschluss: Schraubklemme
Pins: A+, B-, PE
Richtungssteuerung: Automatische Hardware-Steuerung
Schutz: 600W Blitz- und Überspannungsschutz, 15KV ESD-Schutz (integrierter 120R-Abgleichwiderstand)
Übertragungsdistanz: Etwa 1,2 km (niedrige Rate)
Übertragungsmodus: Punkt-zu-Mehrpunkt (bis zu 32 Knoten, bei 16 Knoten oder mehr wird der Einsatz von Repeatern empfohlen)

LED:

PWR: Rote Betriebsanzeige, leuchtet auf, wenn eine USB-Verbindung besteht und Spannung erkannt wird
TXD: Grüne TX-Anzeige, leuchtet auf, wenn der USB-Anschluss Daten sendet
RXD: Blaue RX-Anzeige, leuchtet auf, wenn die Geräteanschlüsse Daten zurücksenden

Betriebstemperatur: -15 ~ 70°C
Betriebsluftfeuchtigkeit: 5% ~ 95%RH
Betriebssysteme: Mac, Linux, Android, WinCE, Windows 11 / 10 / 8.1 / 8 / 7

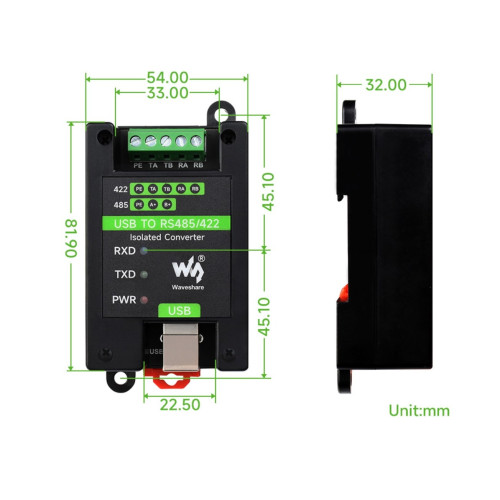

Abmessungen: 81.9 x 54.0 x 32.0mm
Gewicht: 158g
