Heltec Vision Master E213 ESP32-S3 E-Ink 2.13 Zoll LoRa BLE 863–870 MHz

Das Heltec E-Ink Display 2.13 Zoll Vision Master ESP32-S3 LoRa ist ein kompaktes IoT-Entwicklungsboard mit integriertem E-Paper-Display und Funkmodul für den LoRa-Frequenzbereich 863–870 MHz. Es kombiniert die energiesparende Anzeige-Technologie eines 2,13″ E-Ink-Displays mit den vielseitigen Kommunikationsmöglichkeiten des ESP32-S3-Mikrocontrollers, der neben Wi-Fi auch Bluetooth Low Energy unterstützt. Das Gerät ist für extrem stromsparenden Betrieb optimiert: Das Display hält Inhalte bis zu 180 Tage ohne Energiezufuhr, während der Deep-Sleep-Modus den Verbrauch auf wenige Mikroampere reduziert. Dank integriertem Batteriemanagement, erweiterbaren Schnittstellen und robuster Bauweise eignet sich das Board für batteriebetriebene Sensorknoten, Meshtastic-Setups, Smart-Home-Anzeigen oder Outdoor-IoT-Projekte.

Eigenschaften:

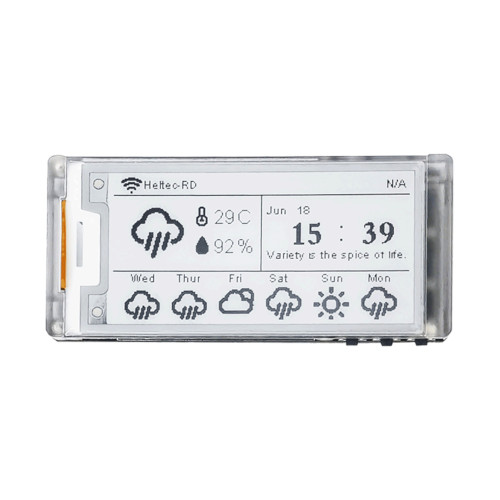

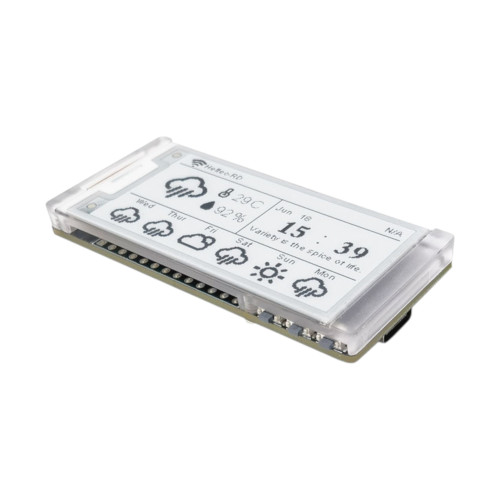

• Das 2,13″ E-Ink-Display (250×122 Pixel) zeigt die letzten Inhalte auch ohne Stromzufuhr an.
• ESP32-S3R8 Mikrocontroller mit integriertem Wi-Fi (2,4 GHz) und BLE.
• SX1262 LoRa-Funkmodul für den Frequenzbereich 863–870 MHz.
• Sehr geringer Energieverbrauch im Deep-Sleep-Modus (~20 µA).
• Integrierte Ladeelektronik und Akkuanschluss für mobilen Einsatz.
• Zwei QuickLink-Schnittstellen zur Erweiterung mit Sensoren oder Aktoren.

Anwendungsbeispiele:

• Batteriebetriebene LoRa-Meshtastic-Knoten
• Elektronische Status- und Sensordisplays
• Smart-Home- oder Industrie-Überwachung mit LoRa-Anbindung
• Umweltmonitoring und Outdoor-Sensorknoten
• Prototyping energieeffizienter IoT-Geräte

Dokumentation:

• Datenblatt
• Schema
• Github

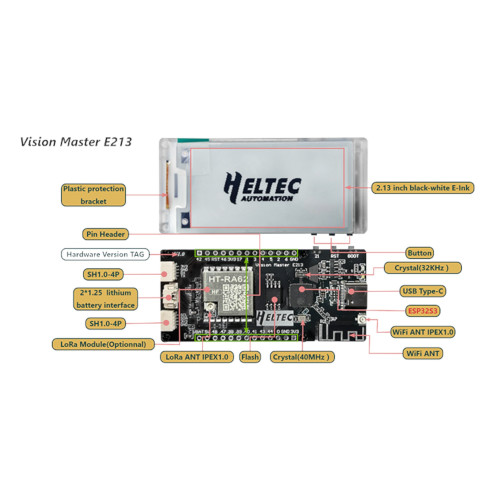

Technische Daten:

• Hersteller: Heltec
• Hersteller SKU: Vision Master E213 EU868 Spring Antenna
• Mikrocontroller: ESP32-S3R8 mit Wi-Fi 2,4 GHz, Bluetooth LE
• Display: 2,13″ E-Ink, 250×122 Pixel, Schwarz/Weiss
• LoRa-Funk: SX1262, Frequenzbereich 863–870 MHz
• Speicher: 8 MB PSRAM, 8 MB Flash
• Schnittstellen: USB-C, SH1.25-2 Akkuanschluss, SH1.0-4P QuickLink, GPIO
• Akkuladefunktion: integriert
• Stromverbrauch (Deep Sleep): ~20 µA

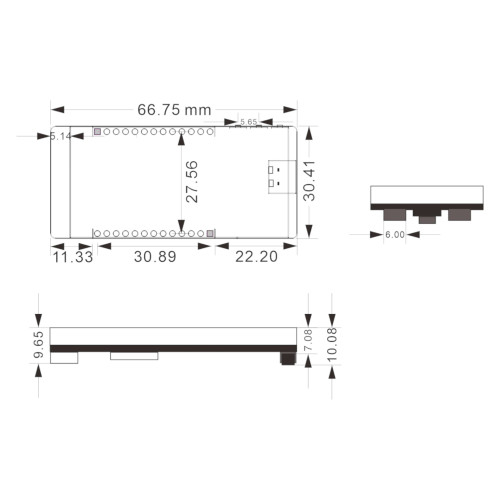

• Abmessung: 67 × 31 × 11 mm
• Gewicht: 44 g

Lieferumfang:

• 1x Heltec Vision Master E213 ESP32-S3 E-Ink 2.13 Zoll LoRa BLE 863–870 MHz
• 2x Pinleiste
• 1x Antenne
• 1x SH1.25-2P Kabel
