Heltec Nœud Mesh T114 Rev.2 LoRa 863-870MHz avec écran et GPS

Le Heltec Mesh Node T114 Rev.2 est une carte de développement puissante qui prend en charge à la fois LoRa et Bluetooth 5.0. Grâce au microcontrôleur efficace nRF52840 et à la puce SX1262-LoRa, cette carte est idéale pour les réseaux sans fil, les projets IoT et les applications Meshtastic. Elle dispose d'options d'alimentation polyvalentes, y compris USB 5V, batterie au lithium et connexion de panneau solaire. Un écran TFT de 1,14 pouce permet une visualisation confortable des données, tandis qu'une connexion de module GPS intégrée assure la localisation et le suivi. La version révisée Rev.2 apporte une meilleure stabilité du signal, une performance RF optimisée et un circuit imprimé de haute qualité plaqué or, garantissant une meilleure durabilité et transmission du signal. Grâce à l'environnement de développement compatible de Heltec, la carte peut être configurée facilement pour les réseaux LoRaWAN ou Meshtastic.

Accessoires recommandés :

• Batterie JST 1.25
• Antenne Lora 868 MHz
• Panneau solaire 5V 200mA 1W 110x60mm

Caractéristiques :

• Microcontrôleur puissant nRF52840 – Prend en charge Bluetooth 5.0 et offre des performances de traitement élevées.
• Puce SX1262 LoRa de haute qualité – Permet de longues portées de transmission avec une faible consommation d'énergie.
• Alimentation flexible – Prend en charge USB 5V, batteries au lithium et panneaux solaires, rendant la carte idéale pour des applications mobiles et autonomes.
• Écran TFT de 1,14 pouce – Offre des options de visualisation claires et colorées pour les données de capteur ou les affichages de statut.
• Consommation d'énergie extrêmement faible – Seulement 11 µA en mode veille profonde, idéal pour une utilisation à long terme.

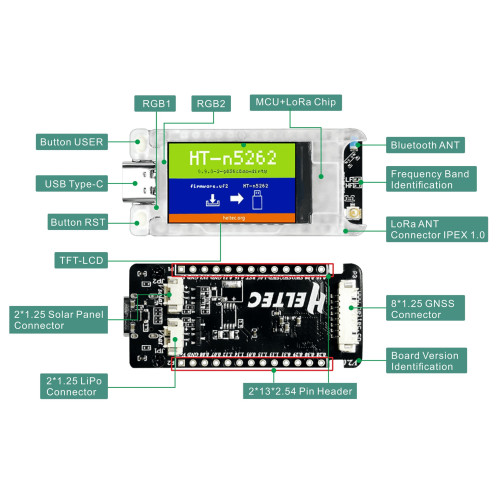

• Interfaces étendues – Plusieurs broches GPIO, USB Type-C, SPI, I2C, UART, PWM et connexion de module GNSS pour des possibilités d'application polyvalentes.
• Stabilité du signal optimisée – Architecture de carte révisée avec design à 6 couches pour réduire les interférences et améliorer les performances RF.
• Prend en charge Meshtastic – Parfait pour les réseaux Mesh, LoRaWAN et d'autres protocoles radio ouverts.

Exemples d'applications :

• Passerelle LoRaWAN ou nœud pour réseaux de capteurs sans fil.
• Dispositif de suivi GPS pour applications extérieures telles que la randonnée ou la logistique.
• Prototypage IoT pour des projets de technologie de bâtiments intelligents ou d'agriculture.
• Communication Mesh avec Meshtastic pour des réseaux privés ou décentralisés.
• Stations environnementales ou météorologiques alimentées par énergie solaire pour la surveillance à distance.

Documentation :

• Heltec Wiki
• Site Meshtastic
• Meshtastic Github

Caractéristiques techniques :

• Fabricant : Heltec Automation
• Microcontrôleur : nRF52840 (Bluetooth 5.0, Bluetooth Mesh)
• Puce LoRa : SX1262
• Plages de fréquences : 863-870 MHz
• Puissance d'émission max. : 21 ± 1 dBm
• Sensibilité de réception : -135 dBm @ SF12 BW=125KHz
• Mémoire : 1MB ROM, 256KB SRAM
• Interfaces : USB 2.0, 4x SPI, 2x TWI, 2x UART, 4x PWM, I²S, PDM, QDEC
• Support batterie : 3V – 4,2V (support batterie au lithium & fonction de charge)
• Écran : LCD TFT 1,14 pouces (135 x 240 pixels, 262k couleurs)
• Consommation d'énergie :
• Veille profonde : ~11 µA
• Mode Tracker (GPS éteint, TFT éteint) : ~9 mA
• GPS allumé, TFT allumé : ~51 mA
• Température de fonctionnement : -20 °C à 70 °C
• Dimensions : 50,8 x 22,86 x 9.68mm
• Poids : 56g

Contenu de la livraison :

• 1x Heltec Mesh Node T114 Rev.2 LoRa 863-870MHz avec écran et GPS
• 1x Antenne LoRa
• 2x Câbles de connexion pour batterie / panneau solaire SH1.25
• 2x Barrettes de broches 2.54mm 1x13 Pin
• 1x Module GNSS L76K
• 1x Boîtier de protection avec antenne LoRa externe
