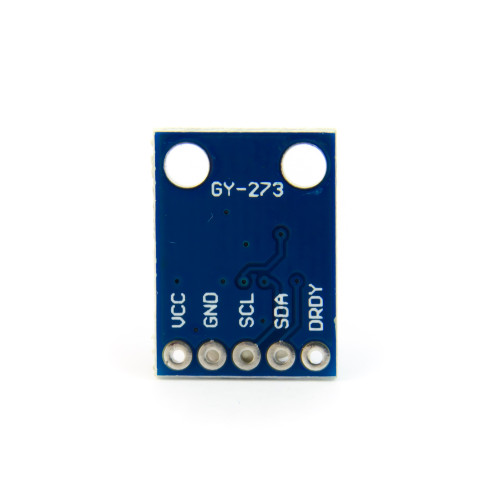

GY-273 QMC5883L 3-Achsen Kompass Magnetometer Modul

Das 3-Achsen QMC5883L Kompass Modul eignet sich hervorragend für die Navigation von Robotern und Drohnen. Du kannst dir aber auch ganz einfach einen digitalen Kompass Bauen. Die Kommunikation ist bei diesem Modul über den I2C Bus gelöst. Eine sehr gute Arduino Library findest du unter folgendem Link:
https://github.com/mprograms/QMC5883LCompass

Anschlüsse:

GY-273:         => Arduino UNO:

VCC                => 5V

GND               => GND

SCL                 => A5

SDA                => A4

DRDY

Technische Details:

• Modell: GY-273

• Chip: QMC5883L (Drei Achsen Magnetfeld Modul)

• Betriebsspannung: 3V bis 5V

• Messbereich: ± 1.3-8 Gauss

• I2C / IIC Schnittstelle

• I2C / IIC Standard Adresse: 0x1E

• Durchmesser Befestigungslöcher: 3mm

• Distanz Befestigungslöcher:

• Rastermass: RM 2.54 mm

• Farbe: blau

• Größe: 18.5 x 13.9 x 2.2mm

• Gewicht: 0.8g


Lieferumfang:

• 1x GY-273 QMC5883L 3-Achsen Kompass Modul
• 1x Pin Header gerade (5 Polig)
