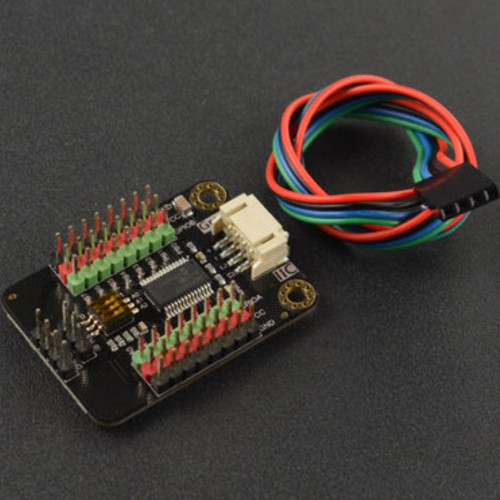

Gravity MCP23017 I2C 16 Digital IO Expansion Modul

Dies ist ein IO-Erweiterungsmodul, das auf dem Chip MCP23017 basiert. Das Modul kann bis zu 16 IOs erweitern. Es können 8 verschiedene I2C-Adressen einstellet werden. Das heisst, von diesem Modul kannst du bis zu 8 Stück an den Mikrocontroller anschliessen und so auf maximal 128 IOs erweitern. Das Modul hat 2 Gruppen von IO Pins, GPIOA und GPIOB. Jede Gruppe hat 8 unabhängige IO-Schnittstellen, und jede IO-Schnittstelle kann als Eingang, Ausgang, Pull-up-Eingang (100KΩ Pull-up-Widerstand), Interrupt usw. eingestellt werden. Ausserdem verfügt das Modul über 2 Interrupt Pins, IA und IB. IA wird verwendet, um die Unterbrechung der IO-Schnittstellen von GPIOA zu erkennen, und IB wird verwendet, um die Unterbrechung der IO-Schnittstellen von GPIOB zu erkennen. Wenn ein Pin von GPIOA oder GPIOB den Zustand ändert, erzeugt der entsprechende IA oder IB ein High-Level-Signal

Eigenschaften:

• Bis zu 128 I/O erweiterbar

• Kompatibel mit 3.3V als auch mit 5V

• Wechselbare I2C-Adresse durch Wahlschalter

• Mehrere VCC und GND Pins

Dokumentation:

• DFRobot Wiki

Technische Details:

• Hersteller: DFRobot

• Hersteller SKU: DFR0626

• Betriebsspannung: 3.3-5.5V

• I2C Adresse : 0x20-0x27

• Digitaler Input/Output : 20mA

• Interrupt Pin: IA, IB

• Abmessung: 44 x 32 x 11mm

• Gewicht: 18g

Lieferumfang:

• 1x Gravity MCP23017 I2C 16 Digital IO Expansion Modul

• 1x Gravity-4p I2C/UART Kabel
