ESP8266 Wled Platine D75

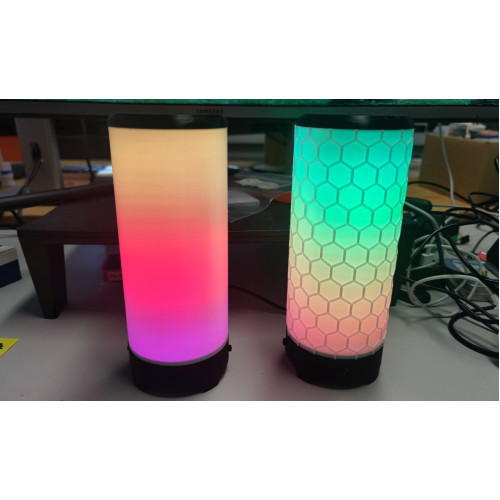

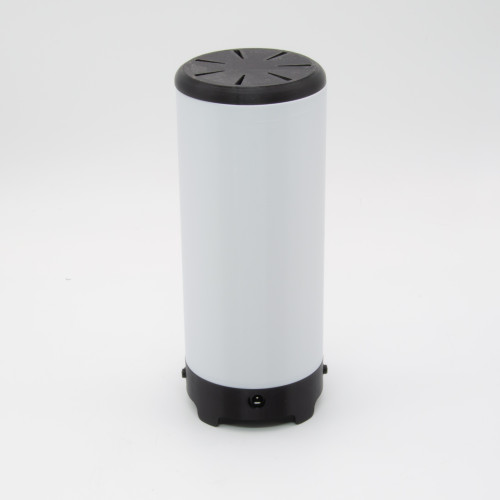

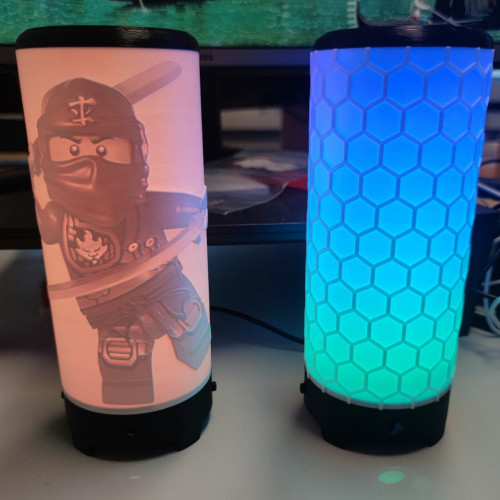

Mit dieser Wled Platine kannst du einfach eine Selbstgebaute Dekolampe bauen die du über Wled ansteuern kannst. Auf dem ESP8266 ist bereits die WLED Firmware installiert, somit wird zum Flashen der Firmware kein USB UART Programmer mehr benötigt. Die Platine ist so aufgebaut sie einfach in eine Dekolampe unten eingebaut werden kann. Auf der Platine befinden sich zwei Button über diese kannst du die Lampe auch ohne Wifi Offline Steuern. Über den IR Empfänger kannst du die Wled Lampe auch einfach mit einer IR Fernbedienung steuern.

Info: Wenn du dir eine 3D Gedruckte Lampe bauen willst, achte darauf das die abfuhr der Wärme über Lüftungsschlitze gewährleistet ist.

Empfohlenes Zubehör:

• Zubehörset Wled D75 Dekoleuchte
• WS2812B - 60LED/m LED NeoPixel Strip 0.165m
• 5V DC 2000mA Stecknetzteil AC/DC-Adapter 5.5mm/2.1mm Stecker
• Litze 3 x 0.75mm² 18AWG Weiss/Grün/Rot
• Creality Ender-3 S1 Pro 220x220x270 3D-Drucker

Eigenschaften:

• 2x Buttons
• 1x IR Empfänger IRM-3638T
• Wled Firmware bereits vorinstalliert
• Einfaches Anschliessen des LED WS2812 oder SK6812 Strips über Schraubklemmen
• APP für Android und iOS verfügbar
• JSON und HTTP request APIs
• MQTT

Wled Platine Pinout :

Dokumentation und Links:

• Bauanleitung Wled D75 Dekoleuchte
• STL Files für Dekoleuchte
• Wled Github
• Wled Dokumentation
• Wled Android App
• Wled iOS App

Technische Details:

• ESP8266 Modul: Ai-Thinker ESP-12F
• Betriebsspannung: 5V
• DC Anschluss: 5.5/2.1
• IR Empfänger: IRM-3638T
• Durchmesser: 75mm
• Gewicht: 21g

Lieferumfang:

• 1x ESP8266 Wled Platine D75
