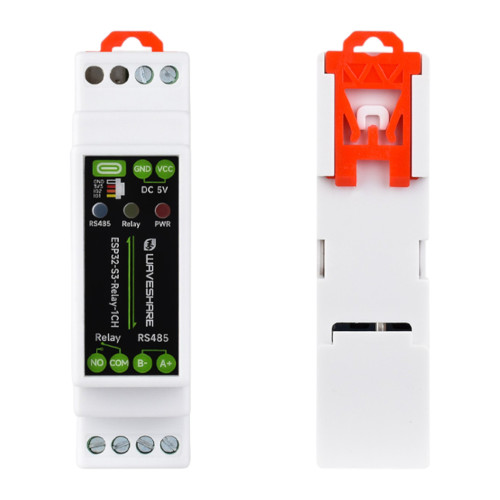

ESP32-S3 1-Kanal Relais

Das ESP32-S3-Relay-1CH kombiniert den leistungsstarken ESP32-S3 Mikrocontroller mit einem integrierten Relaisausgang und eignet sich ideal für Automatisierung, Steuerung und Smart-Home-Anwendungen. Das Modul verfügt über WLAN und Bluetooth LE für drahtlose Kommunikation und kann über Arduino IDE, ESP-IDF oder MicroPython programmiert werden. Neben dem Relais stehen zahlreiche GPIOs zur Verfügung, die über Erweiterungsheader erreichbar sind. Das Relais unterstützt das Schalten von AC- und DC-Lasten, wodurch es vielseitig einsetzbar ist, etwa für Beleuchtung, Pumpen oder Motoren. Dank kompakter Bauweise, Zubehörkabel und beiliegendem Schraubendreher lässt sich das Modul sofort in Prototypen und Installationen integrieren.

Eigenschaften:

• Das Modul basiert auf dem ESP32-S3 mit Dual-Core-Prozessor und integriertem WLAN/Bluetooth.
• Ein 1-Kanal-Relais ermöglicht das direkte Schalten von AC- und DC-Lasten.
• Die Programmierung ist flexibel über Arduino IDE, ESP-IDF oder MicroPython möglich.
• GPIO-Erweiterungen stehen über Stiftleisten zur Verfügung.
• Die kompakte Bauweise erleichtert die Integration in smarte Projekte.
• Im Lieferumfang enthalten sind ein 4-Pin JST-Kabel sowie ein Schraubendreher.
• Die Schaltung ist durch Isolation und Schutzfunktionen zuverlässig ausgelegt.

Anwendungsbeispiele:

• Ansteuerung von Lampen, Pumpen oder Ventilen über WLAN.
• Integration in smarte Gebäude- oder Hausautomatisierung.
• Prototyping von Automatisierungs- und Steuerungslösungen mit Relais.
• Einsatz im Unterricht für praxisnahe Projekte mit ESP32 und Relaisansteuerung.

Dokumentation:

• Waveshare Wiki

Boardübersicht:

1. ESP32-S3 bis 240 MHz mit 2.4 GHz WiFi und BLE
2. DC-DC Power Modul, bis 3.3 V 2 A
3. Pin Header für weitere Module
4. Schraubklemme für DC 5 V Eingang
5. USB Type-C Port (Power, Firmware, Kommunikation)
6. RTC Battery Header (SH1.0)
7. Onboard Keramikantenne
8. IPEX1 Stecker für externe Antenne
9. LED-Anzeigen (PWR, Relaisstatus, RS485 TX/RX)
10. Optokoppler-Isolation
11. Netzteil-Isolation (separate Spannungsstabilisierung)
12. ESP32 BOOT Button
13. ESP32 RESET Button
14. TVS Diode (Überspannungsschutz)
15. Relais, 1-Kanal, ≤10 A 250 V AC oder ≤10 A 30 V DC
16. RS485 Matching Resistor (120R, per Jumper aktivierbar)
17. RS485- und Relais-Terminal
18. PCF85063 RTC Chip
19. 16 MB Flash
20. Digitale Isolation gegen Störungen
21. RS485 Transceiver Chip
22. ME6217C33M5G LDO-Regler, max. 800 mA Output
23. Verstärkte Leiterbahn für hohen Strom

Technische Daten:

• Hersteller: Waveshare
• Hersteller SKU: 32152
• Mikrocontroller: ESP32-S3, Dual-Core, 240 MHz
• Kommunikation: WLAN 802.11 b/g/n, Bluetooth 5 (LE)
• Relais: 1 Kanal, ≤10 A 250 V AC oder ≤10 A 30 V DC
• Flash: 16 MB
• RTC: PCF85063 mit Batteriestecker
• Schnittstellen: GPIO, UART, I²C, SPI, RS485
• Spannungsversorgung: 5 V DC (Klemme oder USB-C)
• Abmessung: 91 × 25 × 60 mm
• Gewicht: 77 g

Lieferumfang:

• 1x ESP32-S3-Relay-1CH
• 1x JST auf 4-Pin Dupont Female Kabel
• 1x Schlitzschraubendreher
