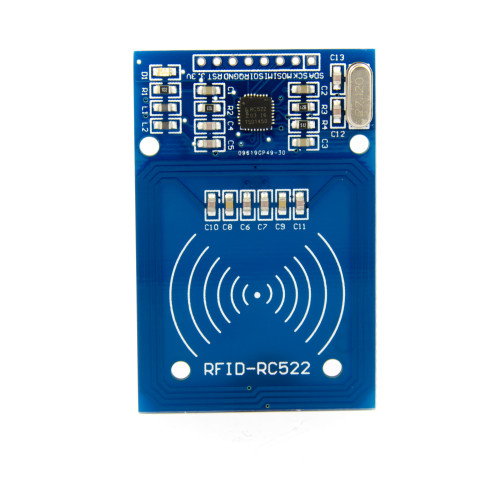

Ensemble de lecteur de cartes RFID RC-522 avec transpondeur

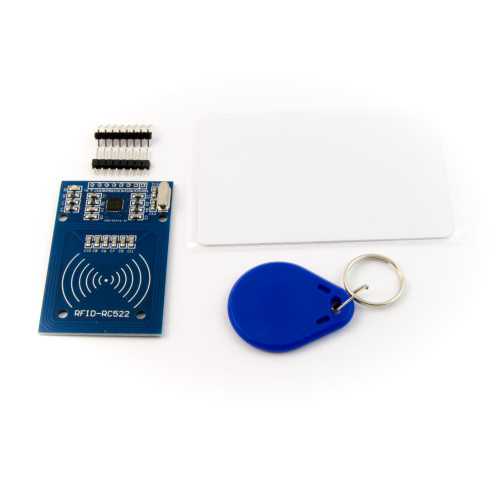

Cet ensemble RFID est parfait pour vos premières expériences avec RFID et Arduino ou Raspberry Pi. Avec l'ensemble, vous pouvez par exemple fabriquer un contrôle d'accès de manière simple. La commande du module se fait par l'intermédiaire de l'interface SPI Les connecteurs d'entrée ne sont pas soudés sur le module RFID et doivent encore être soudés à la main. La commande du lecteur est très simple, car il y a déjà une bibliothèque Arduino appropriée. Vous pouvez trouver la bibliothèque MFRC522 à télécharger sur GitHub en suivant ce lien : https://github.com/miguelbalboa/rfid. L'ensemble comprend également une carte vierge RC522 S50 et un porte-clés transpondeur S50 que vous pouvez librement inscrire. Si vous avez besoin de plus de transpondeurs, vous trouverez des cartes et des porte-clés compatibles et bon marché dans notre boutique en ligne.

Si vous avez des questions ou des problèmes avec la commande ou des suggestions concernant la description du produit, n'hésitez pas à nous envoyer un courriel ou à utiliser la fonction d'évaluation. Nous sommes là pour vous aider.

Information concernant la carte Transpondeur RC522 S50 fournie:

Les cartes peuvent être lues mais pas inscrites.

Téléchargement

Exemple et câblage Arduino RC-522

Connections:

Module RFID	Arduino UNO
SDA	Pin 10
SCK	Pin 13
MOSI	Pin 11
MISO	Pin 12
RQ
GND	GND
RST	Pin 9
3.3V	3.3V

Détails techniques

Chip IC: MFRC522
Tension d'opération: 3.3V
Fréquence: 13.56MHz
Consommation en fonctionnement:13 - 26mA
Consommation en veille:10 - 13mA
Distance de lecture:0 - 60mm
Types de cartes pris en charge:Mifare1 S50, Mifare1 S70, Mifare Ultralight, Mifare Pro, Mifare DESFire
Dimensions du module RFID-RC-522: 40 x 60mm
Dimensions de la carte RC522 S50: 85.5 x 54 x 0.85mm
Dimensions du porte-clés S50: 40.5 x 32 x 3.8mm
Température de fonctionnement: -20 à 80°C
Poids total: 21g
