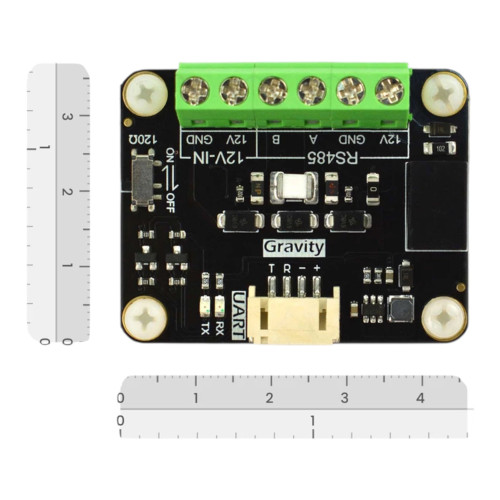

DFRobot RS485-zu-UART Modul mit aktiver Isolation

Dieses RS485-zu-UART Modul von DFRobot dient zur sicheren Signalumsetzung zwischen industriellen RS485-Systemen und Mikrocontrollern wie Arduino-Boards. Das Modul verfügt über eine vollständige galvanische Trennung sowohl der Signalleitung als auch der Versorgungsspannung. Die integrierte Leistungsisolierung stellt bis zu 12 V und 2 W für angeschlossene Kleinverbraucher bereit, was die Versorgung kleiner RS485-Geräte ermöglicht. Der UART-Anschluss unterstützt 3.3 V und 5 V Logikpegel, womit das Modul mit den meisten Mikrocontrollerplattformen kompatibel ist. Ein industrietauglicher RS485-Steckverbinder erleichtert die Verbindung mit Sensoren und Steuergeräten. Die Leiterplatte ist in Immersionsgold-Technik ausgeführt und verfügt über einen schaltbaren 120-Ohm-Abschlusswiderstand für unterschiedliche Buskonfigurationen. Die erweiterte Schutzschaltung umfasst ESD-Schutz bis 15 kV, Kurzschluss- und Busfehlerabsicherung. Das Modul eignet sich für industrielle Anwendungen, Steuerungsanlagen und alle Umgebungen, in denen eine zuverlässige und isolierte RS485-Kommunikation erforderlich ist.

Empfohlenes Zubehör:

• Ultraschall 9-in-1 RS485 Wetterstation Sensor für Arduino
• Ultraschall 7‑in‑1 RS485 Wetterstation Sensor für Arduino

Eigenschaften:

• Das Modul verwendet kombinierte Signal- und Leistungsisolation für erhöhte Betriebssicherheit.
• Ein industrietauglicher RS485-Steckverbinder ermöglicht eine einfache Verbindung zu RS485-Geräten.
• Die integrierte 12-V-Ausgabe (bis ca. 160 mA) erlaubt den Betrieb kleiner RS485-Verbraucher.
• Der UART-Eingang ist mit 3.3-V- und 5-V-Pegeln kompatibel und unterstützt verschiedene Mikrocontroller.
• Die Platine ist in Immersionsgold-Technik ausgeführt und bietet hohe Leiterplattenqualität.
• Ein schaltbarer 120-Ohm-Abschlusswiderstand ermöglicht eine flexible Anpassung an den Bus.
• Externe 12-V-Versorgung wird unterstützt, falls zusätzliche Leistungsreserven benötigt werden.
• Die Schutzschaltungen umfassen TVS-ESD-Schutz, Kurzschluss- und Busfehlerabsicherung.

Anwendungsbeispiele:

• Modbus-Kommunikation zwischen RS485-Geräten und Mikrocontrollern.
• Einbindung industrieller Sensoren in Mess- und Steuerungssysteme.
• Aufbau galvanisch getrennter Kommunikationskanäle.
• RS485-Netzwerke mit vielen Teilnehmern in Industrie- oder Laborumgebungen.
• Datenübertragung in Umgebungen mit elektrischen Störeinflüssen.

Dokumentation:

• Dfrobot Wiki

Technische Daten:

• Hersteller: DFRRobot
• Hersteller SKU: DFR0845
• Versorgungsspannung: 3.3–5 V
• Kommunikation: UART, RS485
• Baudrate: bis 1 Mbit/s
• Ausgangsleistung: bis 12 V 2 W (ca. 160 mA)
• Isolationsspannung: 3000 VDC
• ESD-Schutz: bis 15 kV
• Buslast: 1/8 Unit Load, bis 256 Teilnehmer
• Schutzfunktionen: Bus-Fail-Schutz, Bus-Treiber-Kurzschlussschutz
• Temperaturbereich: –40 bis +105 °C
• Abmessung: 45 × 36 × 18 mm
• Gewicht: 35 g

Lieferumfang:

• 1 × RS485-zu-UART Modul
• 1 × Gravity-4-Pin UART Kabel
