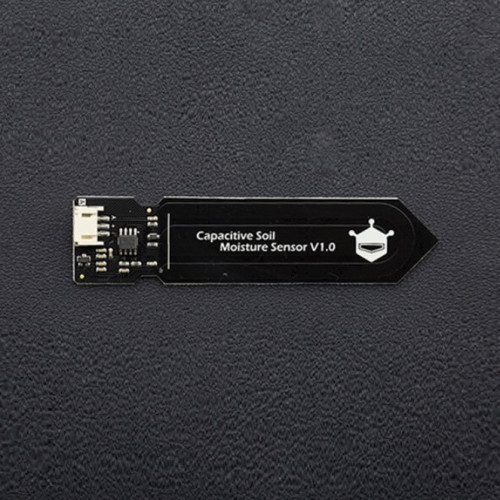

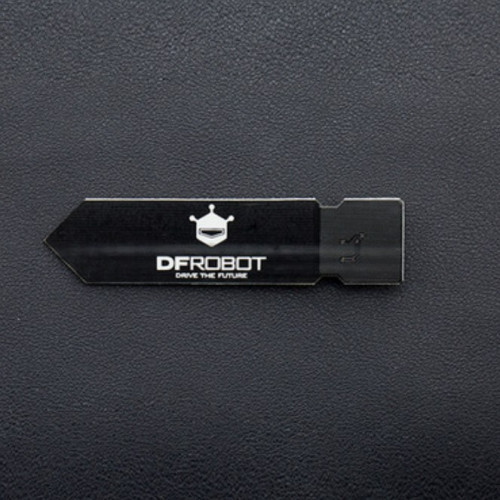

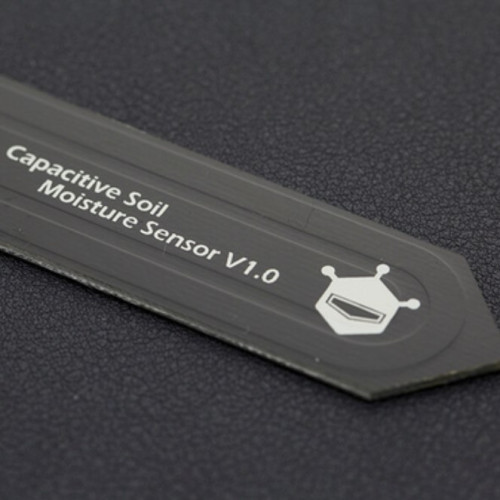

DFRobot Kapazitiver Bodenfeuchtesensor

Mit diesem kapazitiven Bodenfeuchtigkeitssensor von DFRobot kannst du auf einfache Weise die Feuchtigkeit von Pflanzen messen und detektieren, sobald die Pflanze gegossen werden muss. Der Sensor hat einen integrierten Verstärker, somit kann er direkt an einem analogen Eingang von einem Arduino angeschlossen werden. Die Messsonde wird in das Erdreich gesteckt und misst da die Kapazität der Erde, die sich mit der Feuchtigkeit verändert. Dieser kapazitive Bodenfeuchtigkeitssensor oder auch Capacitive Soil Moisture Sensor genannt, hat keinen Verschleiss oder Korrosion wie ein herkömmlicher Bodenfeuchtigkeitssensor und ist somit langlebiger.

Info: Da der Sensor schnittkanten nicht versiegelt sind kann es sein das Feuchtigkeit über die schnittkante in die Printplatte gelangt. Willst du die Lebensdauer verlängern solltest du die Schnittkannten mit Klarlack oder Epoxidharz versiegeln.

Dokumentation:

• DFRobot Wiki
• Schema

Anschluss Bodenfeuchtesensor am Arduino Uno:

Technische Details:

• Betriebsspannung: 3.3 bis 5.5VDC
• Spannungsregler: XC6206P302
• Chip: TLC555CDR
• Analoge Ausgangsspannung: 0 bis 3VDC
• Kapazitives Messprinzip
• Farbe: Schwarz
• Anschlussstecker: PH2.0mm – 3p
• Kabellänge: 30cm
• Abmessung: 98 x 23 x 7mm
• Gewicht: 12g

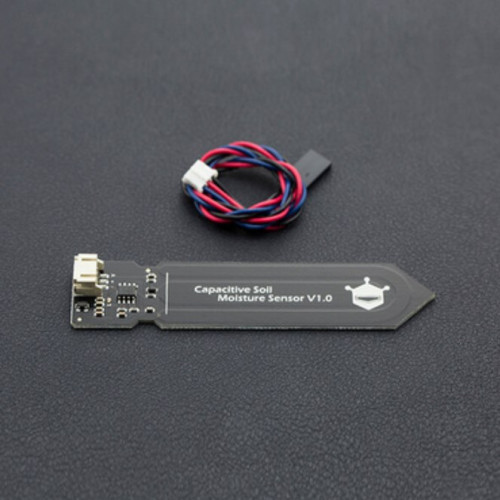

Lieferumfang:

• 1x DFRobot Kapazitiver Bodenfeuchtesensor
• 1x 30cm Anschlusskabel
