DFRduino Nano, carte compatible avec Arduino

Le microcontrôleur USB DFRduino Nano avec un ATMega328 est une version compatible avec la breadboard de l'Arduino mini avec USB intégré. La disposition des broches du Nano fonctionne bien avec le mini ou le Basic Stamp (TX, RX, ATN, GND d'un côté, alimentation et masse de l'autre). Le microcontrôleur USB DFRduino Nano ATMega 328 de DFRobot peut être alimenté via le port micro USB, une alimentation externe non régulée de 6 à 20V (broche 30) ou une alimentation externe régulée de 5V (broche 27).

Caractéristiques :

• Réinitialisation automatique lors du téléchargement du programme
• LED bleue de confirmation d'alimentation en bas
• LED vertes (TX), rouges (RX) et oranges (L)
• Détection automatique/commutation de l'entrée d'alimentation
• Port micro USB pour programmation et moniteur série
• Header ICSP pour téléchargement direct du programme
• Interrupteur de réinitialisation manuelle

Documentation :

• Wiki DFRobot

Détails techniques :

• Fabricant : DFRobot
• SKU du fabricant : DFR0010
• Version : 4.0

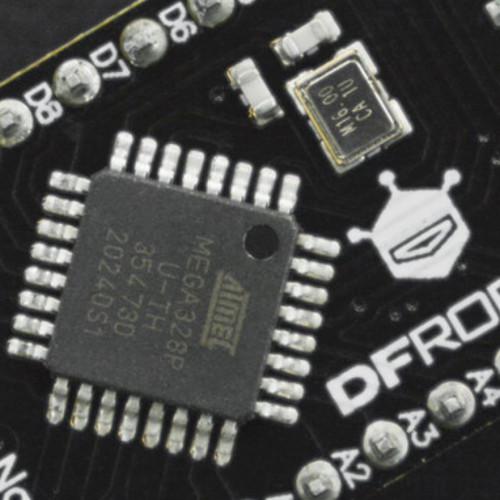

• Microcontrôleur : Atmel Atmega328-20AU
• Tension de fonctionnement (niveau logique) : 5V
• Tension d'entrée (recommandée) : 7-12V
• Pins d'E/S numériques : 14 (dont 6 avec sortie PWM)
• Pins d'entrée analogique : 8
• Courant DC par pin d'E/S : 40mA
• Mémoire flash : 32KB (dont 2KB utilisés par le bootloader)
• SRAM : 2KB
• EEPROM : 1KB
• Fréquence d'horloge : 16MHz
• Interface USB-UART : FTDI FT232RL
• Connexion : Micro USB

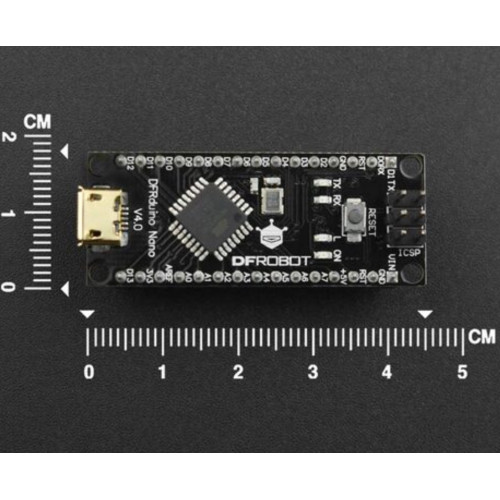

• Dimensions : 44 x 18 x 13mm
• Poids : 12g

Contenu de l'emballage :

• 1x DFRduino Nano V3.1 Plate-forme compatible Arduino
