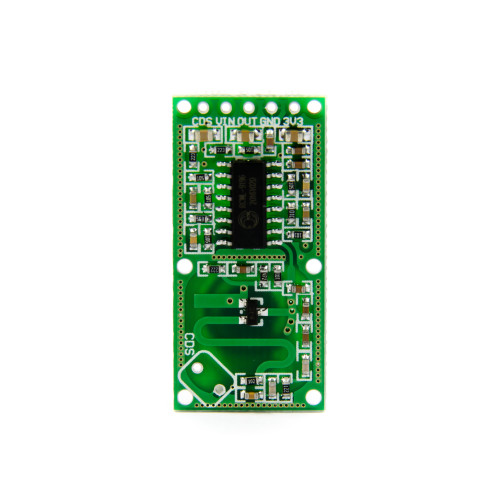

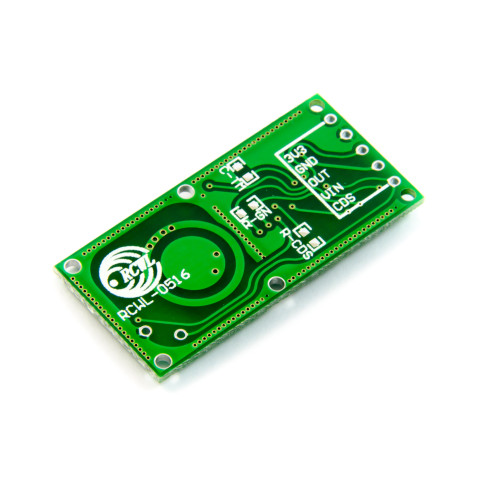

Détecteur de mouvement radar RCWL-0516

Ce capteur radar pratique peut être utilisé avec un Arduino ou un ESP8266/ESP32. Comme le détecteur de mouvement reconnaît les mouvements par radar, il peut également être installé de manière invisible dans un boîtier en plastique. Le détecteur de mouvement a une portée d'environ 7 mètres. Lorsqu'un mouvement est détecté, la sortie OUT passe de 0V à 3,3V pendant environ 3 secondes, puis la sortie revient à 0V.

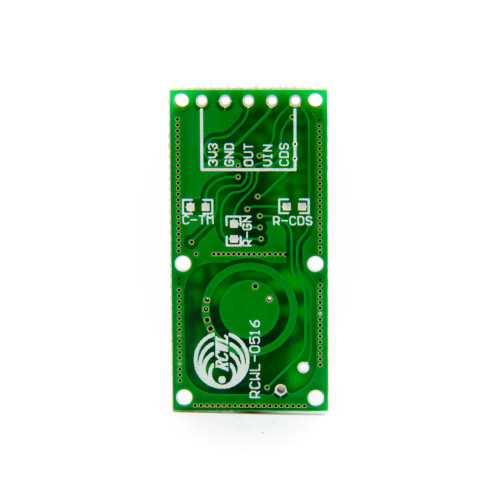

Connexions :

CDS	Désactiver le capteur (Low = éteindre)
Vin	Tension de fonctionnement 4V à 28V
Out Trigger	High 3.3V Mouvement / Low 0V Pas de mouvement
3.3V	3,3V régulé ne doit pas être utilisé
