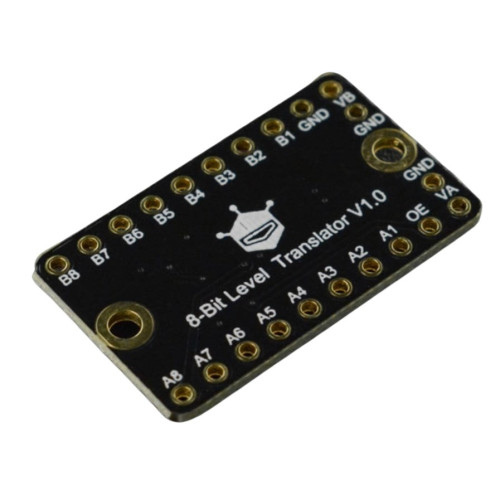

Convertisseur de Niveau Fermion 8bit TXS0108E

Il s'agit d'un convertisseur de niveau 8bits de DFRobot. Le module dispose de deux alimentations en tension séparées et configurables. Le côté VCCA accepte des tensions de 1,65 à 3,6V. La tension VCCA doit être inférieure ou égale à VCCB. Le côté VCCB accepte des tensions de 2,3 à 5,5V. Cela permet une transmission bidirectionnelle de différents niveaux de tension. Le module peut automatiquement détecter les valeurs de tension et la vitesse de traduction peut atteindre jusqu'à 24Mbps dans les applications en push-pull.

Caractéristiques:

• Faible consommation d'énergie

• Haute vitesse de traduction (60Mbps dans les applications en push-pull, 2Mbps en drain ouvert)

• Traduction automatique bidirectionnelle

• Prise en charge de I2C, UART, SPI et OneWire

Documentation:

• Wiki DFRobot

Détails techniques:

• Fabricant: DFRobot

• Référence du fabricant : DFR0844

• Puce : TXS0108E

• Tension VCCA : 1.2-3.6V

• Tension VCCB : 1.65-5.5V

• Courant de travail : 30µA

• Vitesse de traduction : 60Mbps dans les applications en push-pull, 2Mbps en drain ouvert

• Température de travail : -30 à 75°C

• Trous de fixation : M2

• Espacement des trous de fixation : 22mm

• Dimensions : 15.5 x 26 x 2.5mm

• Poids : 3g

Contenu de la livraison:

• 1x Convertisseur de niveau Fermion 8 bits TXS0108E

• 2x Barrette mâle 10 broches
