CNC Shield A4988 Arduino für 3D Drucker und Fräsmaschinen (GRBL)

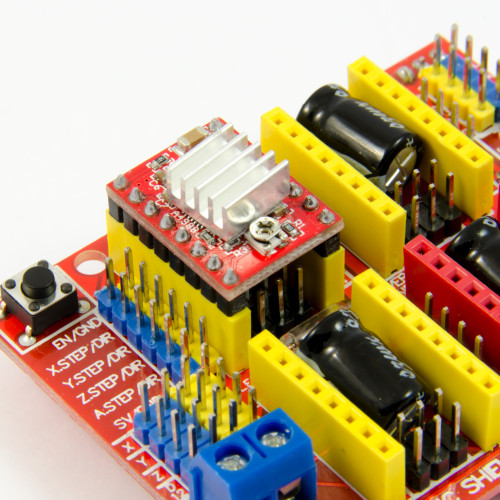

Dieses Shield eignet sich perfekt um eine CNC Maschine zu bauen! Du kannst es aber auch für sonstige mechanische Arduino Projekte einsetzen, wo du bis zu vier Schrittmotoren steuern willst. Auf das Shield müssen noch die passenden A4988 Schrittmotor Treiber aufgesteckt werden ( A4988 nicht im Lieferumfang enthalten). Diese sind im Lieferumfang nicht enthalten. Beim Einstecken der A4988 Treiber die Pinbelegung beachten. Der Enable Pin ist auf dem Board mit EN gekennzeichnet. Das Board kann mit einem Arduino UNO und der GRBL Open Source (G-Code Steuerung) Software betrieben werden.
Falls du die Schrittmotoren mit Microsteps betreiben willst, brauchst du noch 3 Jumper (Jumper nicht im Lieferumfang) pro Achse um 1/16 Schritte einzustellen.

Bei uns kannst du auch noch viele andere Bauteile für deine Arduino Projekte kaufen, schaue dich einfach in unserem Online Shop um!

Empfohlenes Zubehör:

• Kurzschlussbrücke Jumper Blau RM 2.54mm 20 Stk.
• 12V DC 4000mA Netzteil AC/DC-Adapter 5.5mm/2.1mm Stecker
• Schrittmotor Treiber (Preis absteigend):
• SilentStepStick TMC2209 V2
• SilentStepStick TMC2208
• DRV8825 Schrittmotor Treiber Stepper Driver Modul
• A4988 Schrittmotor Treiber Stepper Driver Modul


Hilfreiche Links:

Allgemeine Infos zum Board:
http://blog.protoneer.co.nz/arduino-cnc-shield/

GRBL Github:
https://github.com/grbl/grbl

GRBL Wiki:
https://github.com/grbl/grbl/wiki

Verfügbare Pins:

• Endschalter: Für jede Achse 2 Endschalter

• Spindel Ein und Drehrichtung

• Kühlung Ein

• Schrittmotor Anschluss 4-Pin


Technische Details:

• Für Motorentreiber: A4988

• Anzahl Achsen: 4 (3 Achsen + 1 geklont (Gantry))

• Arduino UNO Kompatibel

• Eingangsspannung: 12-36V

• Größe: 68 x 53 x 18mm

• Gewicht: 32g


Lieferumfang:

1x CNC Shield A4988 Arduino für 3D Drucker und Fräsmaschinen (Treiber nicht im Lieferumfang)
