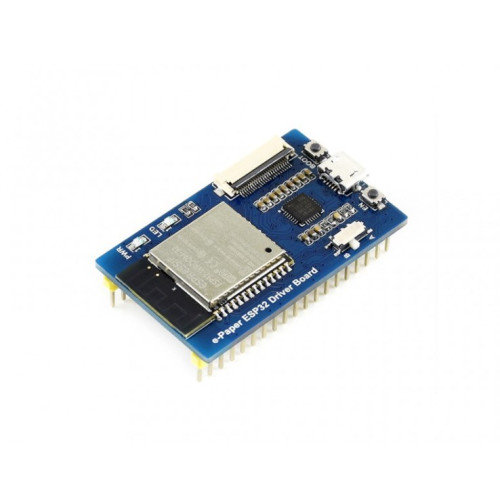

Carte de pilote universelle ESP32 Raw e-Paper WiFi Bluetooth

Carte de pilote e-Paper universelle pratique avec un microcontrôleur ESP32 pour la connexion directe des écrans Raw E-Ink. Avec cette carte de pilote ESP32, vous pouvez connecter directement nos écrans Raw e-Paper abordables (panneaux e-Paper bruts sans carte) à l'ESP32. Waveshare a déjà un exemple de code que vous pouvez charger sur l'ESP32, grâce auquel vous pouvez télécharger et convertir des images directement via un site web. Les images peuvent ainsi être affichées facilement sur l'écran e-Paper via WiFi ou Bluetooth.

Caractéristiques de l'universel Raw e-Paper Driver Board ESP32

• Exemple d'APP disponible pour Android, vous permettant ainsi de transférer des images de votre smartphone à l'écran via Bluetooth.
• C'est une carte de pilote universelle pour les panneaux e-Paper bruts
• Grâce à l'ESP32, une connexion Wifi avec le WLAN est possible, ce qui vous permet de transférer et d'afficher facilement des images de votre PC ou smartphone via WiFi.
• Vous pouvez également charger vos propres programmes Arduino sur l'ESP32
• ESP32 compatible Arduino
• Supporte l'algorithme de dithering de Floyd-Steinberg, plus de combinaisons de couleurs, une meilleure représentation des ombres pour les images possibles
• Supporte les formats d'image courants : BMP, JPEG, GIF, PNG, etc.
• Manuel de l'utilisateur détaillé en anglais disponible

Documentation:

• Wiki: https://www.waveshare.com/wiki/E-Paper_ESP32_Driver_Board
• Bibliothèque alternative pour Arduino: https://github.com/ZinggJM/GxEPD

État du déclencheur de l'interrupteur à glissière:

Selon l'affichage, l'interrupteur à glissière intégré dans la carte doit être correctement réglé.

Position A pour l'écran suivant :

• 200x200 1.54inch E-Ink Raw Noir / Blanc e-Paper Display Article No. : 420630
• 250x122 2.13inch E-Ink Raw Noir / Blanc e-Paper Display Article No. : 420631
• 296x128 2.9inch E-Ink Raw Noir / Blanc e-Paper Display Article No. : 420634

Position B pour l'écran suivant :

• 400x300 4.2inch E-Ink Raw Noir / Blanc e-Paper Display Article No. : 420637

Détails techniques:

• Protocole WiFi : 802.11b/g/n
• Protocole Bluetooth : 4.2, comprend le BR/EDR traditionnel et le BLE à faible consommation.
• Microcontrôleur : ESP32-WROOM-32
• Interface : SPI 3 fils, SPI 4 fils (standard)
• Tension de fonctionnement : 5V (via USB)
• Tension logique : 3.3V
• Courant de fonctionnement : 50mA à 150mA
• Diamètre des trous de montage : 2.9mm
• Dimensions : 29.46 x 48.25mm
• Poids : 16g

Contenu de la livraison:

• 1x ESP32 Universal Raw e-Paper Driver Board WiFi Bluetooth
• 1x Adaptateur e-Paper brut
• 1x Cable FFC 24PIN

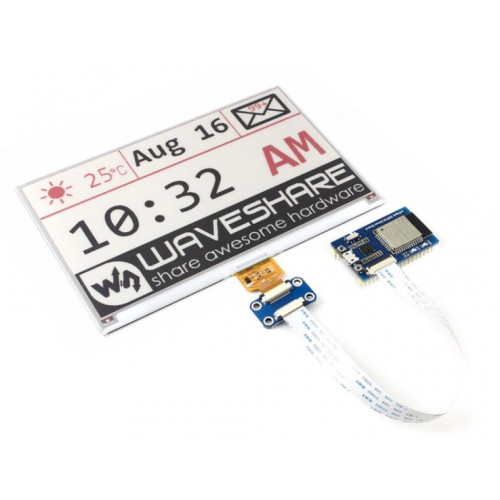

Info : L'écran e-Paper montré sur les photos n'est pas inclus
